Ukraine
Casque Kaska 1M - type 2
Fiche
- Dénomination : "Каска - 1M" - type 2.
- Destiné à une utilisation générale.
- Coiffe constituée d'un bandeau doublé de toile avec suspension filet.
- Jugulaire typologie quatre points avec mentonnière et ouverture rapide.
- Fabriqué à partir de 2015.
- Distribué à partir de 2015.
- Pays d'origine : Ukraine.
- Période d'utilisation : de 2015 à aujourd'hui.
- Matériau : fibre aramide.
- Poids : 1320 g.
- Taille : unique.
- Couleur : noir mat.
Historique
La recherche d'un casque en matière composite est lancée en 1997 afin de remplacer les casques en acier de l'ère soviétique. Elle débute avec la rédaction d'un document établissant les exigences générales pour la conception d'un casque de protection à destination des forces armées ukrainiennes (GSTU 78-41-004-97 – "Шоломи для захисту від куль. Загальні технічні умови"). |
"Каска - 1M", type 1. |
Au premier semestre 2015, les forces armées ukrainiennes ont reçu 64 580 unités supplémentaires et sur la période du 1er janvier au 8 septembre 2015, les forces armées ukrainiennes ont reçu 75 000 casques supplémentaires. Ce modèle équipe depuis cette même année la Garde nationale ukrainienne.
Malgré cette importante dotation, au début de l'année 2017 la majeure partie des casques en service au sein des forces armées ukrainiennes est composée de casques d'origine soviétique.
Depuis 2015, le casque 1M ne cesse d'être modifié, dans un premier temps par modification successive de la garniture intérieure avec l'adoption de plusieurs modèles de coiffe et de jugulaire. En 2017, le casque 1M subit une modification de la bombe qui présente désormais une surface très texturée.
En mars 2019, le prix de vente des casques Каска-1M était de 3149 hryvnia / pièce (9% plus cher qu'en novembre 2018).
Ce modèle encore employé de nos jours (2024) continue de se moderniser jusqu'à la fin des années 2010. Le casque 1M du second type, ainsi que la version suivante, sont encore très largement employés au sein de l'armée ukrainienne qui affronte l'armée russe depuis son invasion du 24 février 2022. Les troupes russes tenues en échec aux portes de Kiev, se redéployent dans l'Est du pays en avril 2022 où le conflit s'enlise dans une guerre de tranchées de haute intensité. Actuellement, les casques de confection ukrainienne 1M sont employés majoritairement au sein des troupes territoriales où ils côtoient divers modèles de casques fournis dans le cadre de l'aide militaire occidentale.
Constitution
La coque :

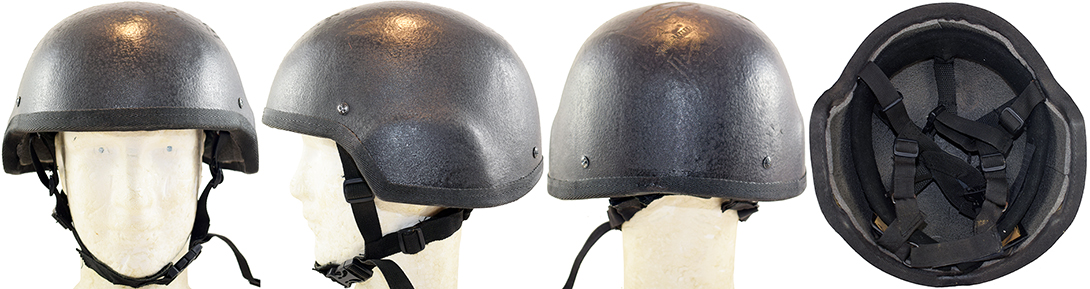

Vue avant. |

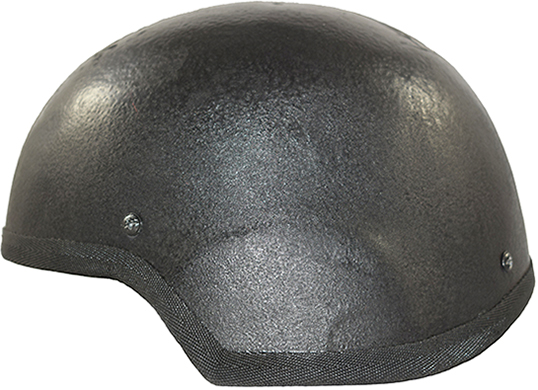

Vue de côté. |

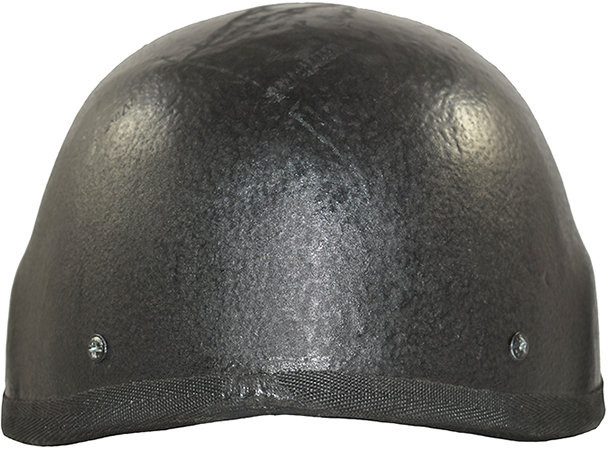

Vue arrière. |

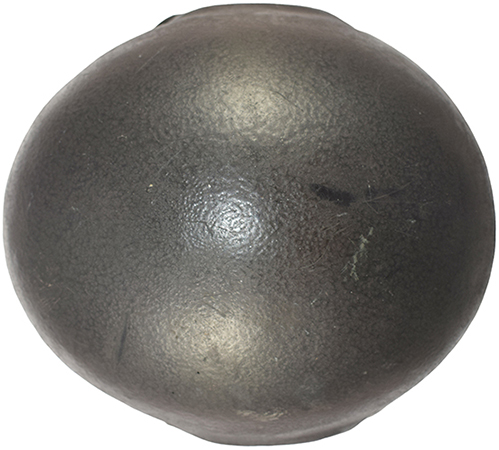

Vue de dessus. |

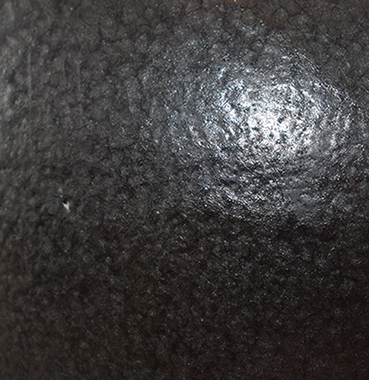

Peinture texturée. |

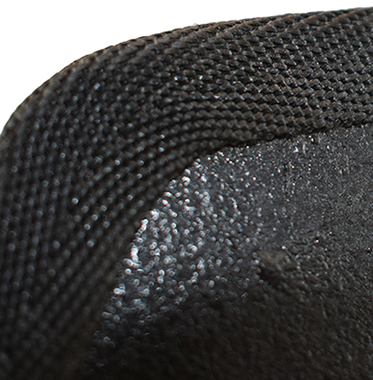

Bordure protégée d'un jonc en toile de nylon. |

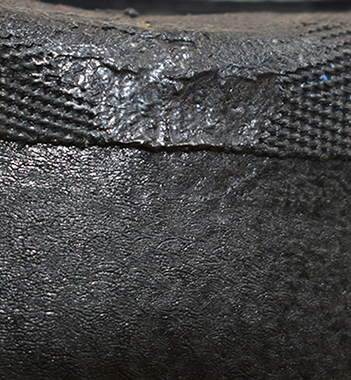

Jointure jonc. |
Le casque 1M type 2 conserve la même bombe que les fabrications de type 1. De forme similaire au casque ACH de conception américaine, avec une suppression de la visière ayant pour objectif de dégager la vue en position couchée et aussi permettre l'emploie de lunette de vision nocturne.
Le casque 1M est fabriqué en taille unique à partir d'une succession de taffetas (armures de toile) de fibre aramide (polyéthylène de poids moléculaire ultra élevé – UHMWPE) noyé dans de la résine polymère puis mise en forme dans un moule sous vide à haute pression.
À l'instar du casque ACH américain, les côtés du casque 1M présentent un large développement afin de dégager l'espace nécessaire pour l'emploi d'écouteurs d'un appareil de radiocommunication.
Après mise en forme, la bordure du casque est découpée pour donner la forme définitive du casque. Le casque est ensuite peint de couleur noir appliqué de manière mate et dont la projection apporte un aspect finement texturé.
La bordure du casque est protégée à l'aide d'un jonc en toile forte en nylon tissée en chevron collé sur toute la bordure et jointif à l'arrière. Les extrémités de cette bande de toile de nylon sont brulées pour éviter l'effilochement.
Le casque est percé à quatre reprises à 25 millimètres de la bordure pour l'installation de l'aménagement intérieur.
La coiffe :

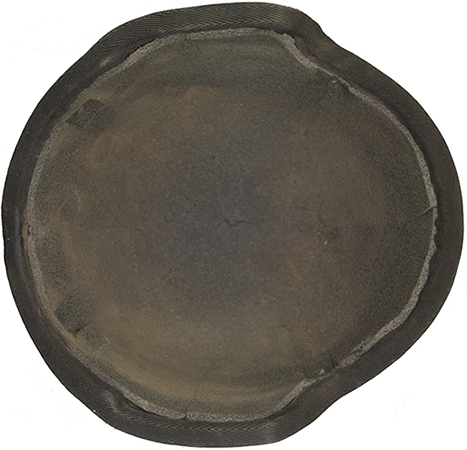

Intérieur doublé en mousse. |
Vis et écrous tubulaires. |

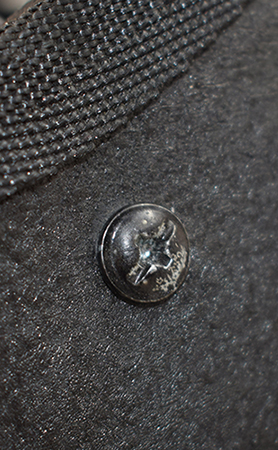

Tête de vis peinte en noir. |

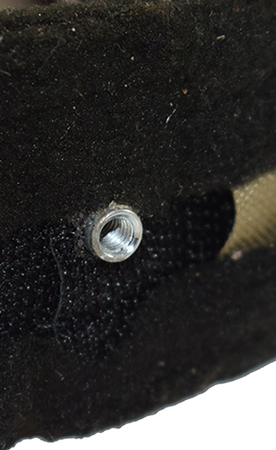

Écrou tubulaire inséré dans le cerclage. |

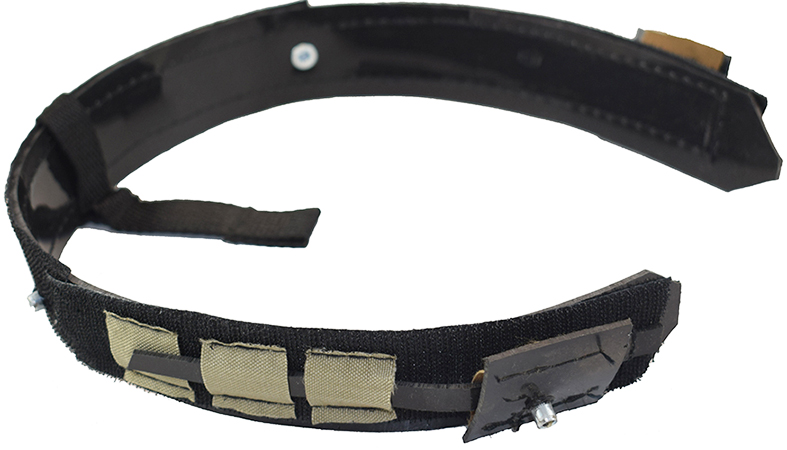

Cerclage en plastique. |
Doublure en tissu polaire doublé de feutre.

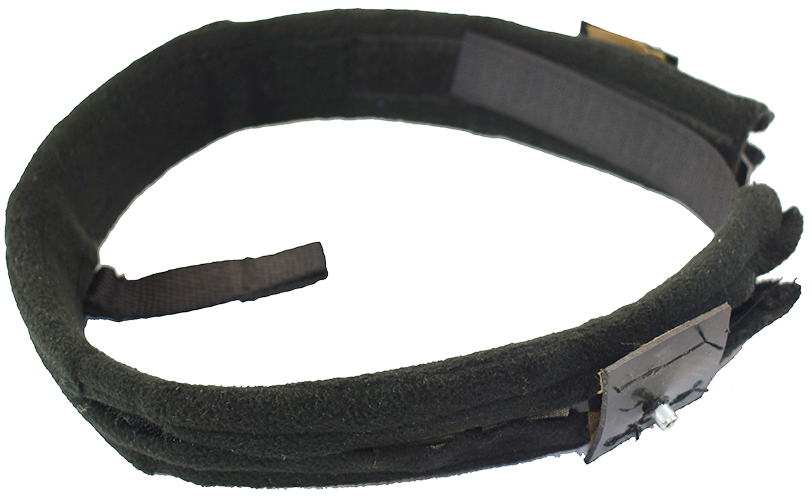

Doublure mise en place sur le cerclage et maintenue par velcro. |

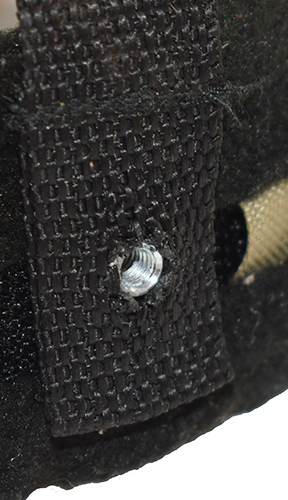

Détail positionnement élément de suspension. |

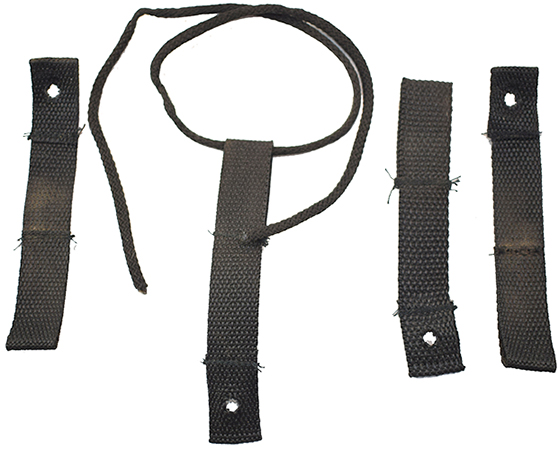

Éléments en toile de nylon constituant la suspension avec cordon de réglage. |
La coiffe du casque Каска - 1M type 2 change radicalement par rapport au type 1, tout en suivant les différentes modifications apportées par le fabricant Temp 3000. |

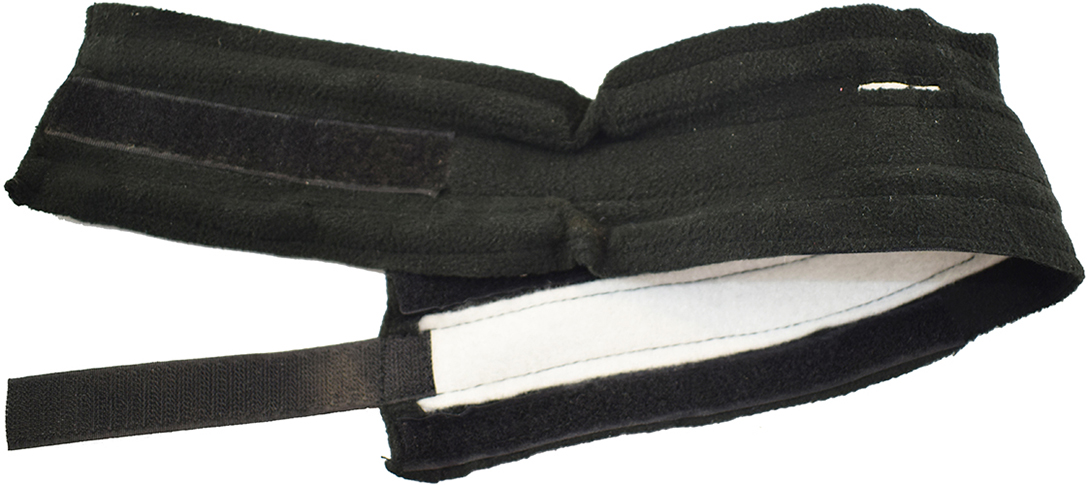

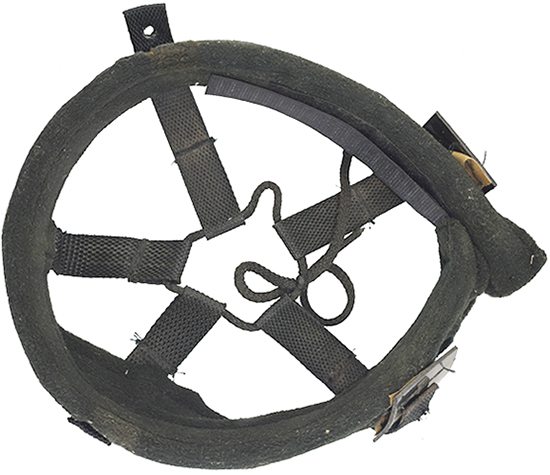

Coiffe, vue d'envers. |

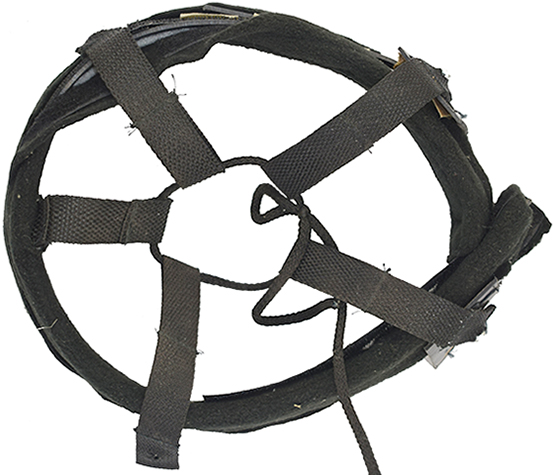

Revers. |

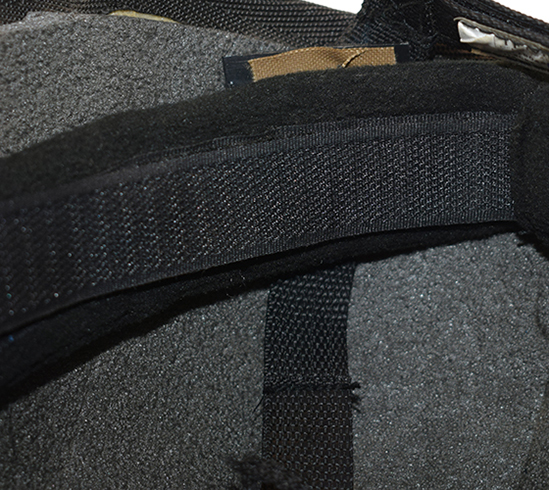

Bande velcro pour le réglage de la taille. |

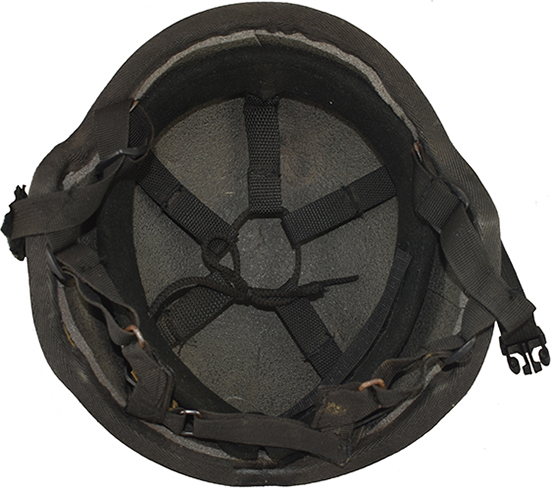

Coiffe, vue d'ensemble. |
La coiffe en elle-même est constituée d'un bandeau en toile de type polaire de couleur noire. Ce bandeau comporte sur chacune de ses longueurs une bande velcro velours. La partie centrale est doublée d'une bande de feutre fin de couleur blanche cousue sur sa périphérie. Les extrémités du bandeau sont munies de bandes velcro pour assurer la jointure en fonction de la circonférence du tour de tête.
La bande avant de la suspension peut présenter l'étiquette blanche du fabricant Temp 3000 auquel cas elle ne sera pas rencontrée sur la nuquière de la jugulaire.
La jugulaire :

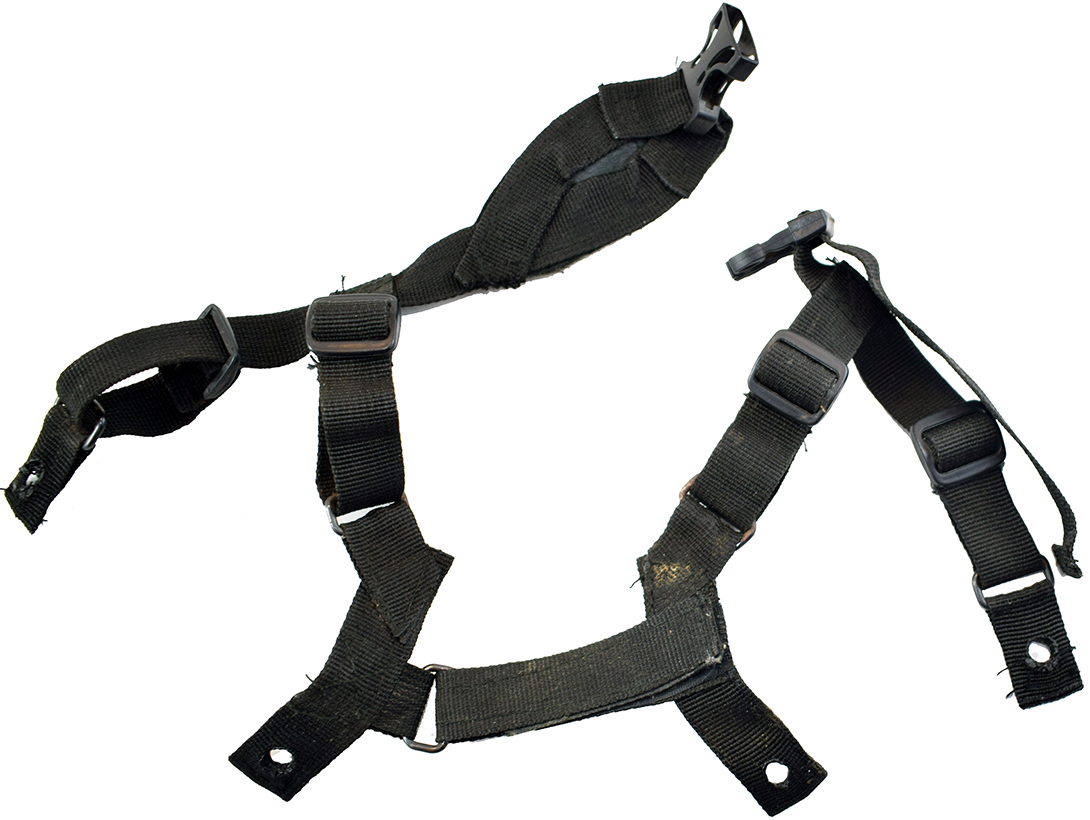

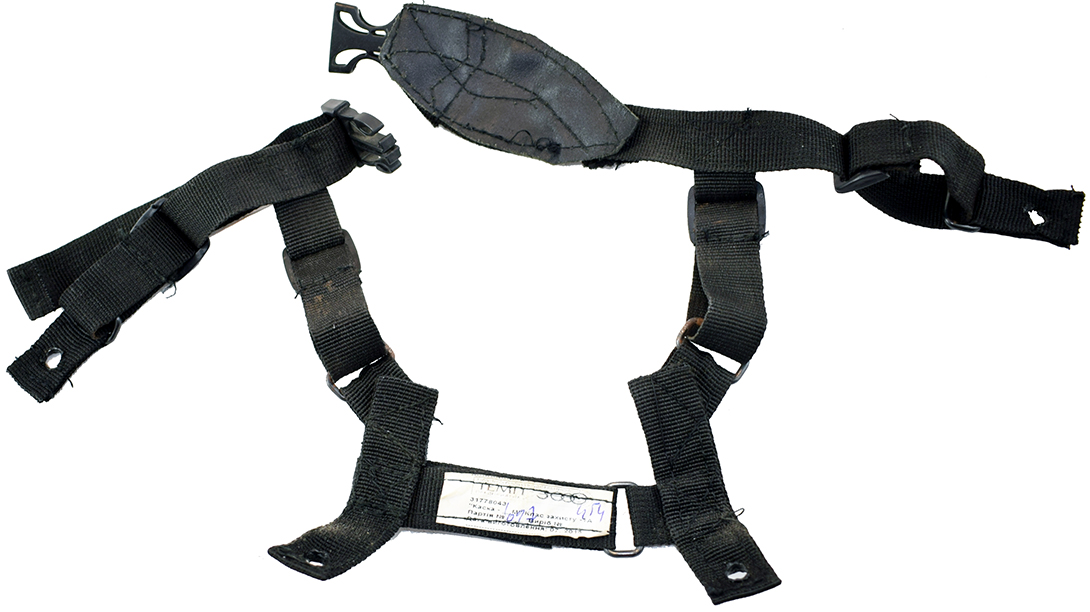

Jugulaire, vue d'ensemble (envers/revers).

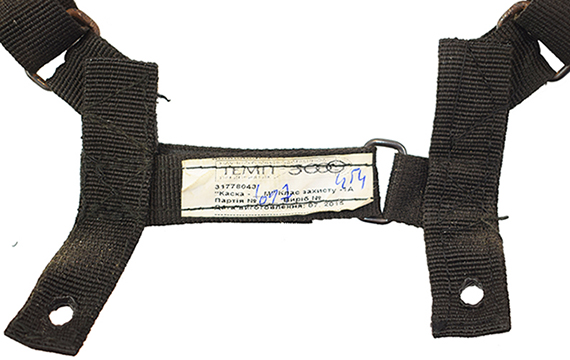

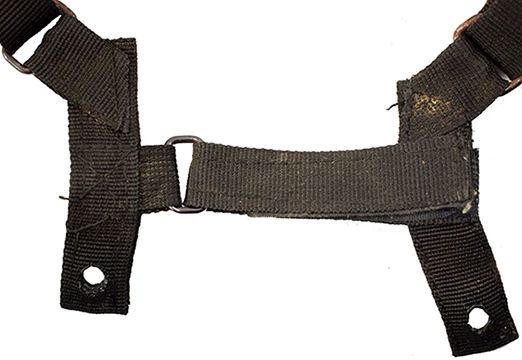

Bande nuquière réglable par velcro. |

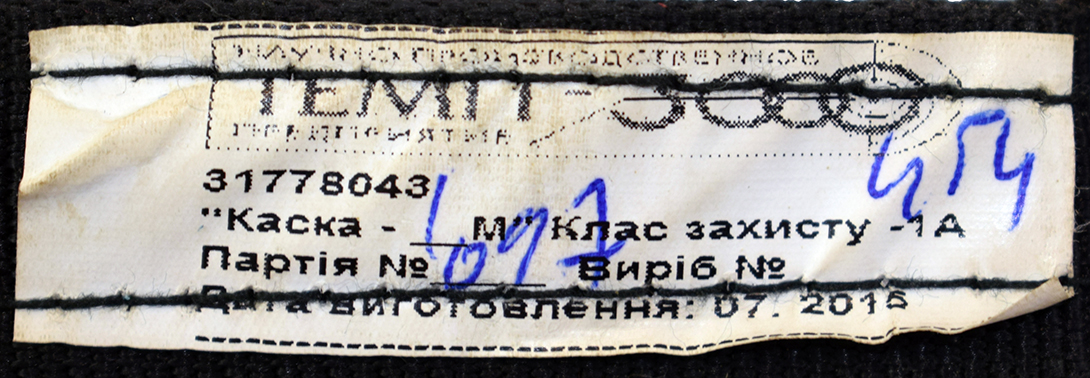

Étiquette du fabricant cousue au dos de la bande nuquière.

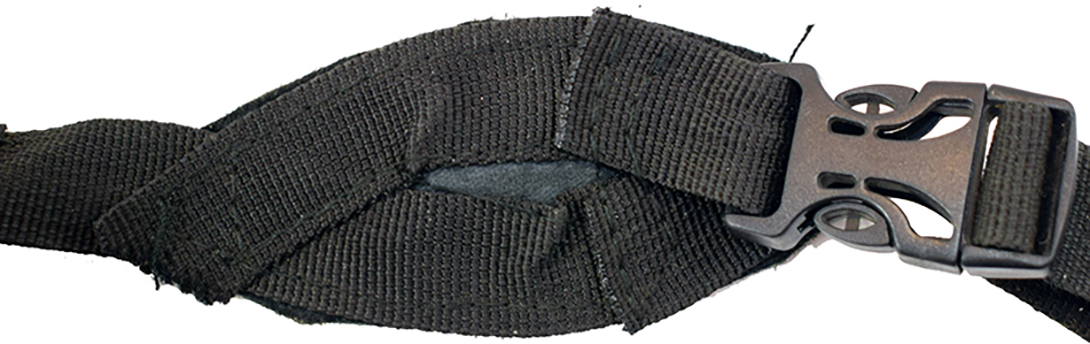

Mentonnière et clip de fermeture.

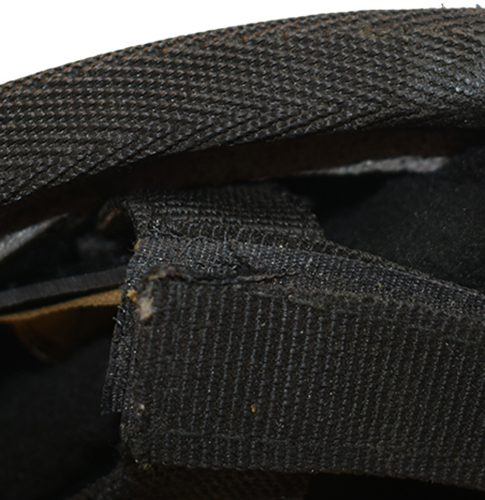

Détail maintien de la jugulaire. |

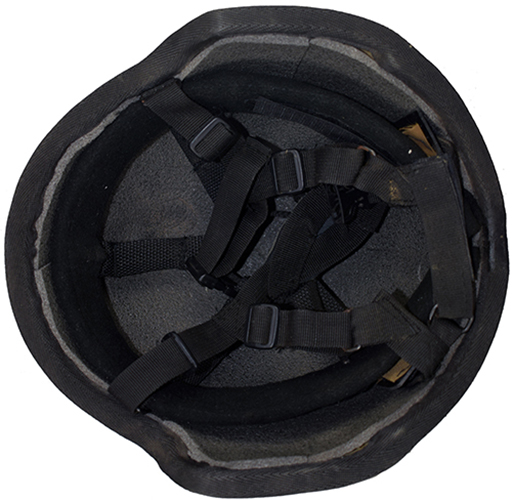

Jugulaire, vue d'ensemble. |
La jugulaire du casque "Каска - 1M" type 2 est dans un premier temps reprise à l'identique du premier type. Elle est solidaire de l'aménagement intérieur du casque. Elle est en typologie quatre points et est fabriquée à partir de bandes de toile de nylon de couleur noire large de 18 millimètres. |

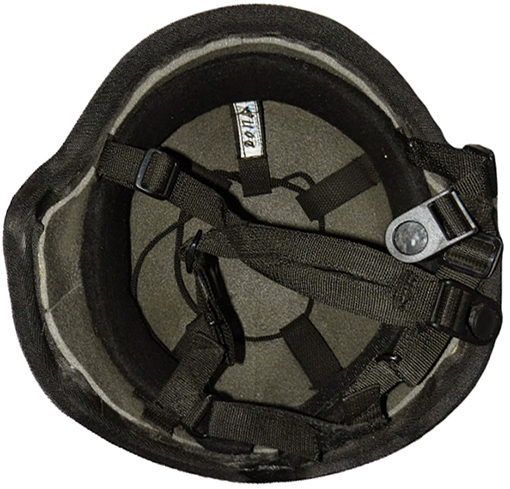

Exemplaire avec système de fermeture différent. |
En cours de production, cette jugulaire est sensiblement modifiée au niveau du système de fermeture qui présente désormais un clip de fermeture à emboiture circulaire.
Le camouflage additionnel :
Couvre-casque "boutane".

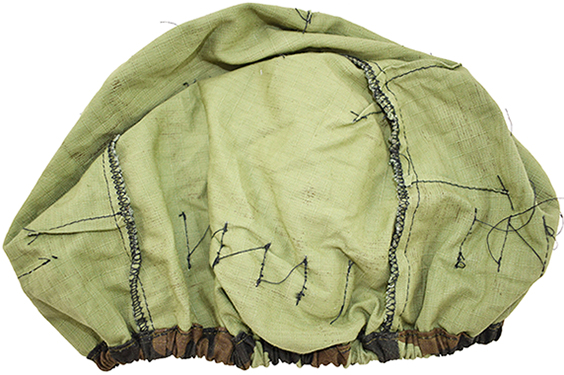

Modèle en toile "ripstop" - vue à plat (envers/revers). |

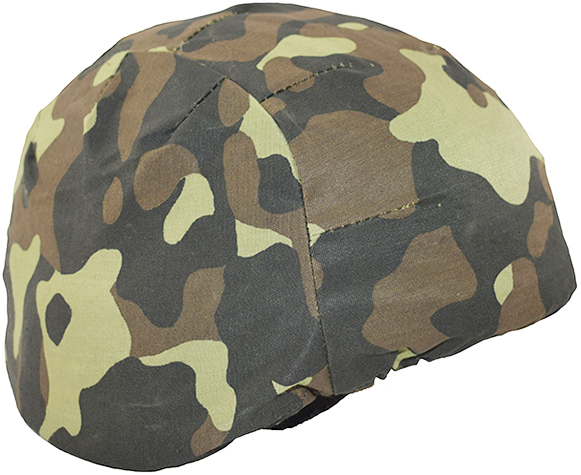

Vue de biais. |
Vue arrière. |
Détails maintien. |

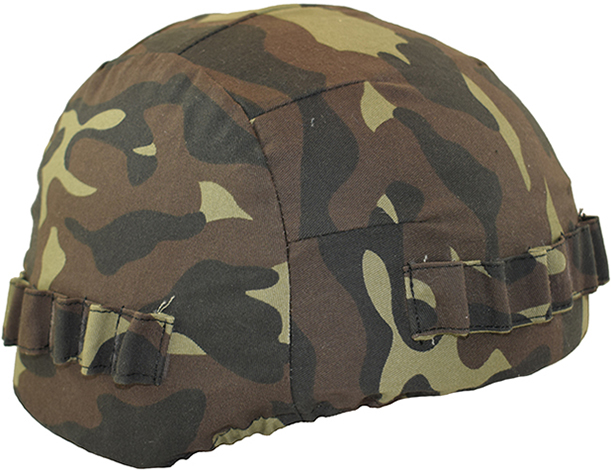

Autre exemple en toile simple. |

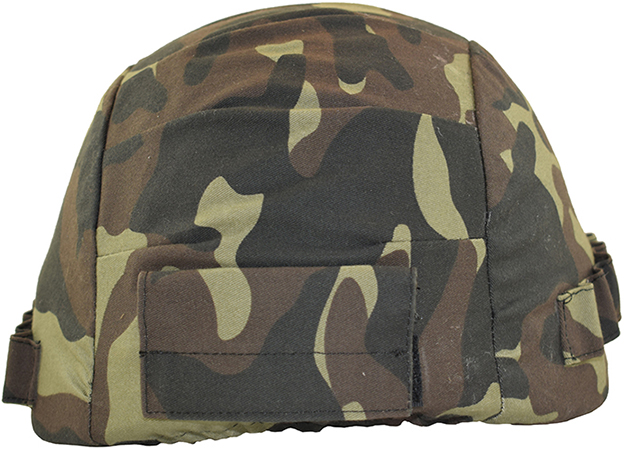

Vue arrière, volet se fermant avec du velcro. |

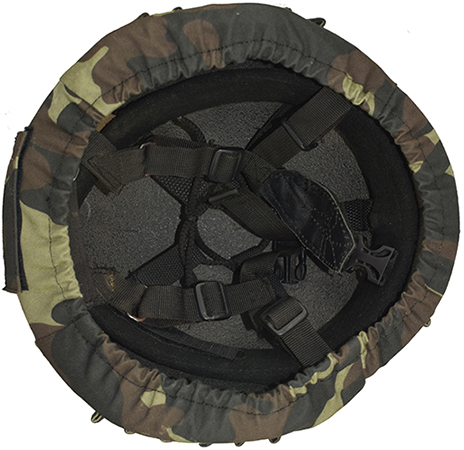

Détails maintien. |
En 1981 l'Union Soviétique sort un nouveau modèle de camouflage, le TTsKo ("tritsvetnaia kamuflirovannaia odezhda") ou camouflage a 3 couleurs. Celui-ci est plus connu sous le nom de "Бутан" ("boutane") et aura une longue carrière, y compris dans les ex-Républiques Soviétiques.
Ce schéma de camouflage sera adopté par les forces armées ukrainiennes au lendemain de l'indépendance du pays. Il sera employé dans un premier temps sur le casque 1M.
Le premier couvre-casque en camouflage "boutane" était fabriqué à partir de trois morceaux de toile de type "ripstop" (tissu façonné en maillage dont les fils de chaîne et de trame présents dans sa structure sont conçus pour assurer sa résistance et éviter l'extension d'une éventuelle déchirure) cousus sur le sens de la longueur. Les morceaux de toile sont pincés et cousus afin de mieux épouser la forme arrondie du casque.
La base de ce couvre-casque est repliée sur elle-même puis solidarisé par couture pour retenir un élastique assurant le maintien sur le casque.
Les faces avant et latérales de ce couvre-casque sont munies d'une bande de toile dont les côtés sont repliés sur eux-mêmes puis cousus pour éviter l'effilochement. Ces bandes sont cousues à intervalle régulier pour former des fourreaux destinés à retenir des branches afin d'améliorer le camouflage.
L'arrière du couvre-casque comporte un volet en toile retenu par couture et se fermant à l'aide de deux boutons pression. Ce volet est destiné à retenir la sangle élastique d'un masque de protection.
Ce modèle de couvre-casque fut produit jusqu'à l'adoption du camouflage pixélisé M14 adopté en 2014 puisqu'on observe des couvre-casques de cette conception en tissu "ripstop" imprimé en camouflage M14.
On observe aussi des variations de fabrication de ce type de couvre-casque puisqu'il fut aussi produit en toile simple et dont le volet arrière se ferme désormais à l'aide d'une bande velcro.
Couvre-casque "boutane", modèle simplifié.

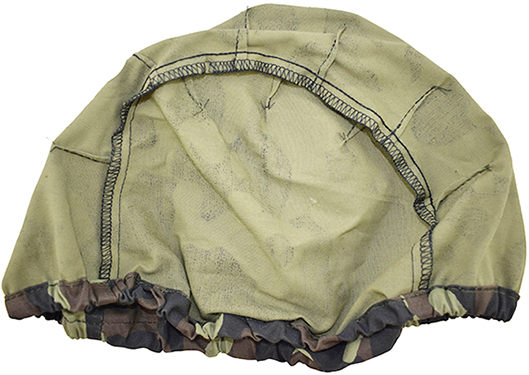

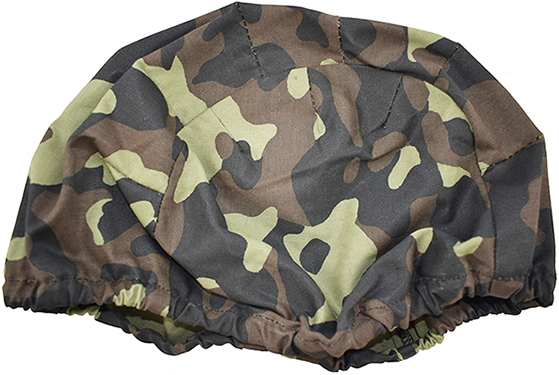

Vue à plat, envers/revers. |
Vue de biais. |
Le premier modèle de couvre-casque fut ensuite simplifié sur le modèle des couvre-casques destinés aux casques en acier d'origine soviétique. Ils sont conçus à partir de trois morceaux de toile simple imprimé en camouflage "boutane" cousus longitudinalement. Les morceaux de toile sont pincés et cousus afin de mieux épouser la forme arrondie du casque. |
Couvre-casque désert.

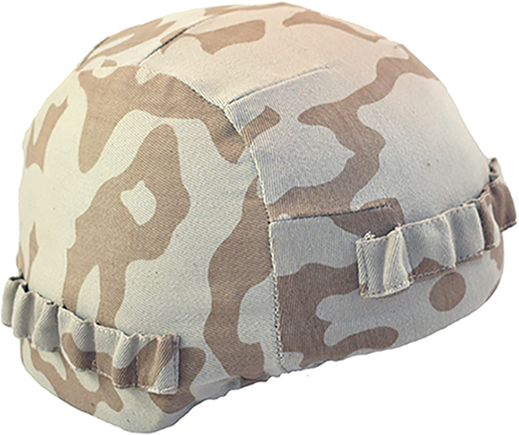

Vue de biais. |

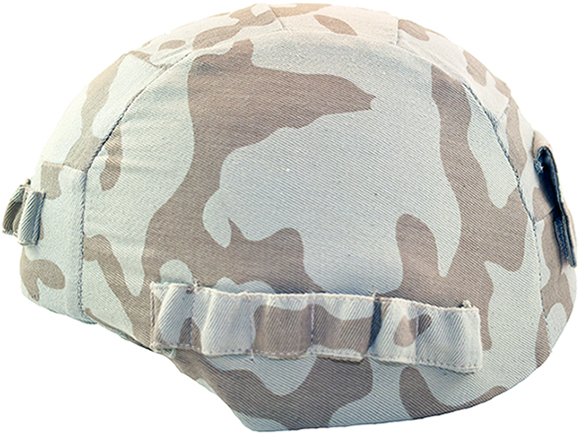

Vue de côté. |

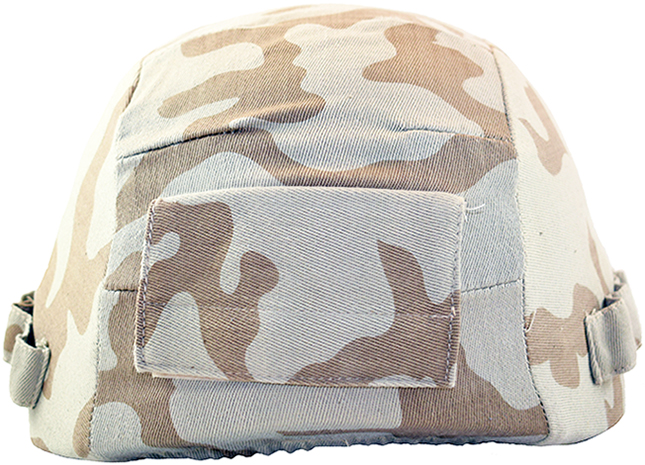

Vue arrière. |

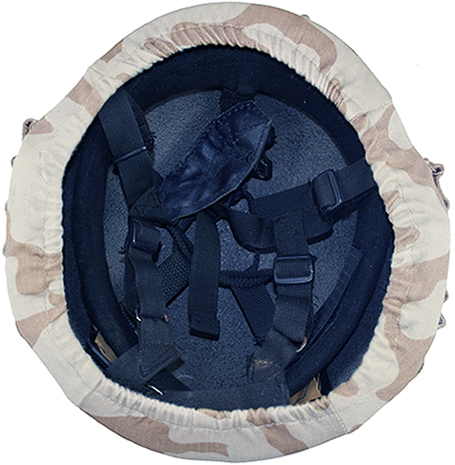

Détails maintien. |
Il existe un modèle de couvre-casque deux tons de couleur sable et marron clair pour les environnements désertiques ou peu végétalisés, et employé sur les premiers casques composites de l'armée ukrainienne. Ce couvre-casque fut employé par les quelques 1 630 hommes sous commandement polonais déployés en Irak à partir de 2003 jusqu'à 2005. Le déploiement initial était composé de 448 soldats d'un bataillon de guerre chimique, nucléaire et biologique pour soutenir l'invasion de l'Irak en mars 2003. Ils ont été remplacés le 28 août 2003 par 1 621 soldats de la 5ème brigade mécanisée, suivie des rotations des 6ème et 7ème brigades mécanisées séparées.
Ce couvre-casque est confectionné sur le modèle initial, à savoir à partir de trois morceaux de toile pincés pour épouser la forme arrondie du casque et cousus longitudinalement. Il est doté d'un ourlet élastique sur sa périphérie pour assurer son maintien sur le casque. Il reste muni de trois bandes de toile cousues sur l'avant et les côtés pour l'ajout de camouflage supplémentaire et d'un volet velcro sur l'arrière.
Couvre-casque "Varan VSU".

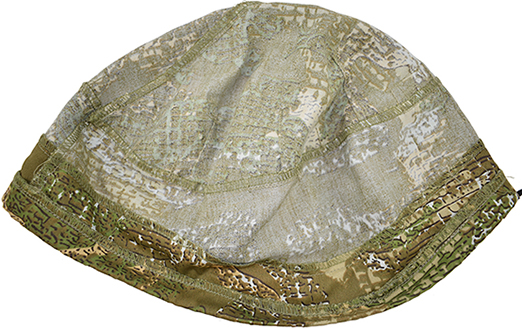

Vue à plat, envers/revers. |

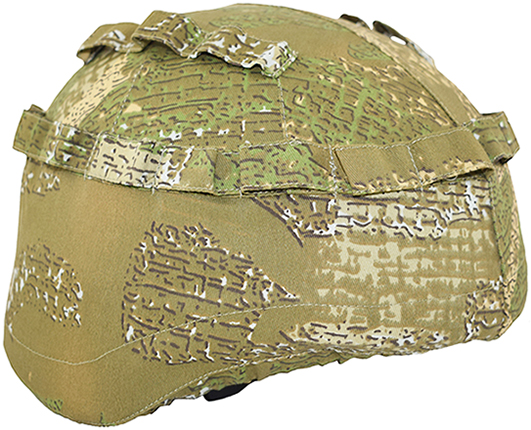

Vue de biais. |
Vue arrière. |

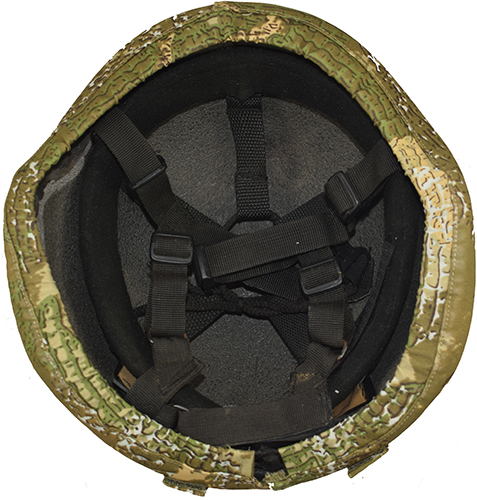

Détails maintien. |
En juillet 2015, la 79ème brigade aéroportée de l'armée ukrainienne adopte son propre schéma de camouflage : le "ВАРАН ВСУ" (Varan VSU ou modèle Varan des forces militaires ukrainiennes). |

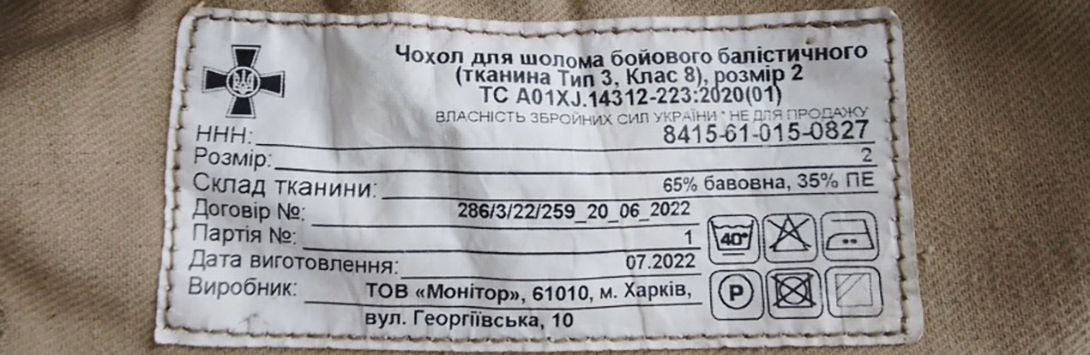

Étiquette du fabricant.
Couvre-casque M14.
Les troubles de 2014 ont conduit les forces armées ukrainiennes à adopter temporairement et rapidement plusieurs modèles de camouflage différents, dont le "MultiCam" américain et même le MTP britannique. |

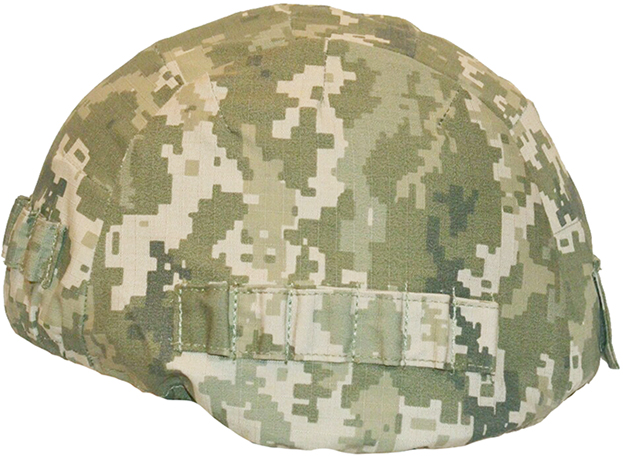

Exemplaire confectionné selon l'ancien modèle. |

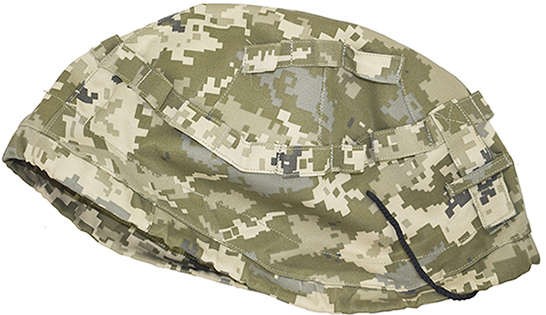

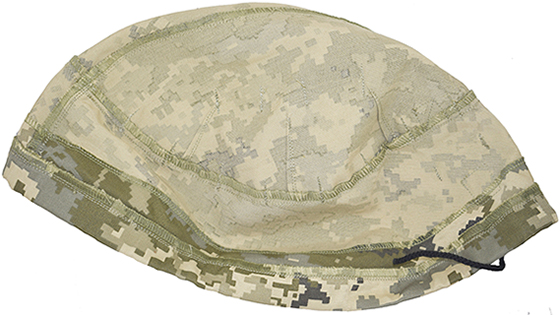

Vue à plat, envers/revers. |

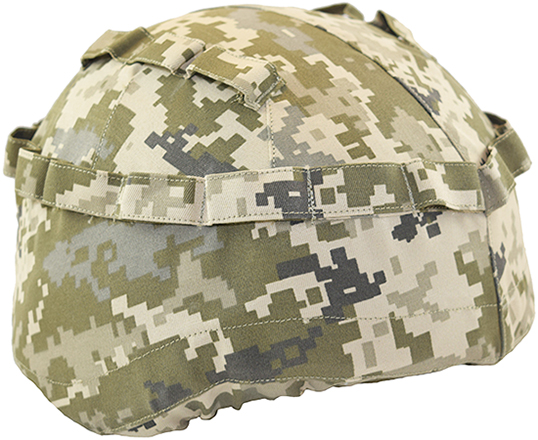

Vue de biais. |

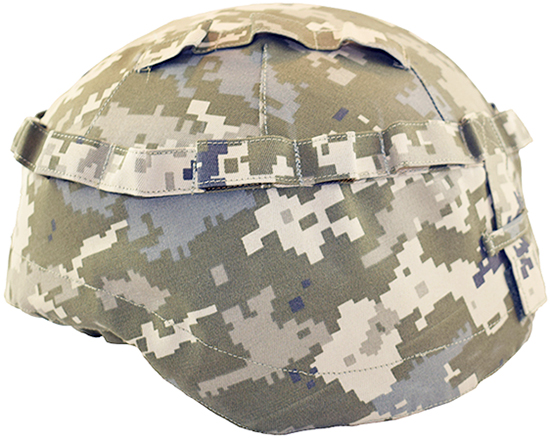

Vue de côté. |

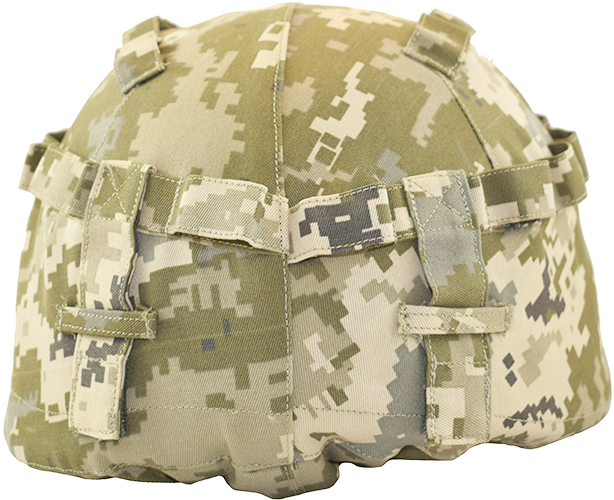

Vue arrière. |

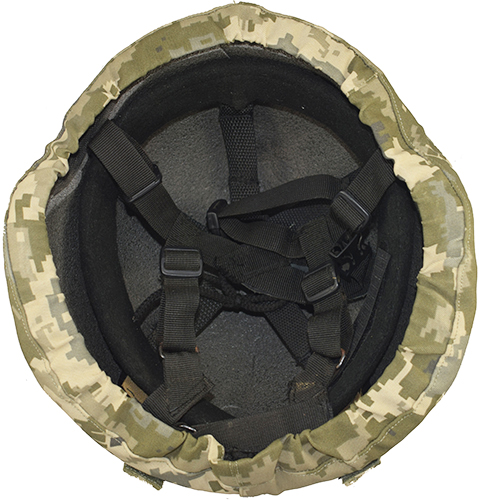

Détails maintien. |

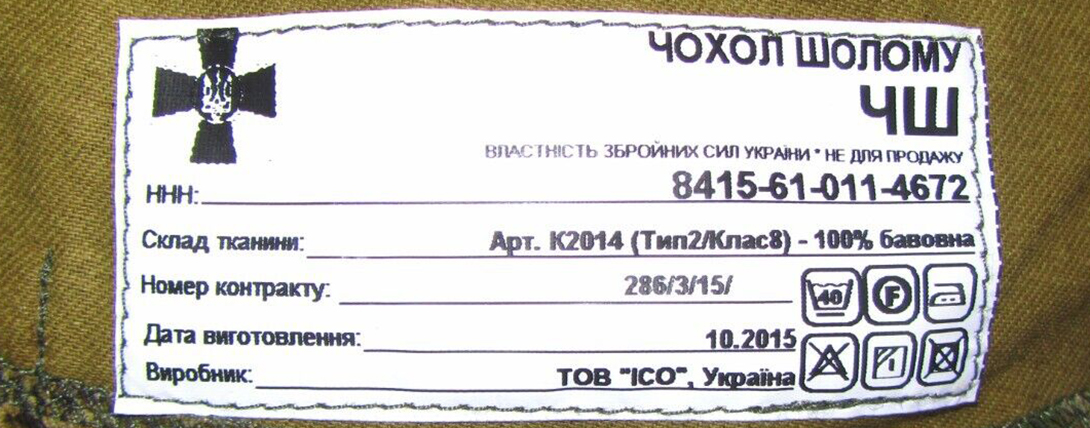

Étiquette du fabricant.
Couvre-casque M14, modèle simplifié.
Vue de côté. |

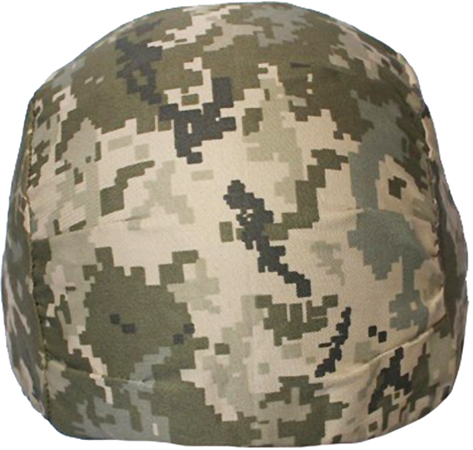

Vue arrière. |
L'ensemble des modèles de couvre-casques ukrainiens fut simplifié et le couvre-casque M14 n'échappe pas à la règle. Ce couvre-casque est aussi fabriqué à partir de trois morceaux de toile simple imprimé en camouflage M14 cousus longitudinalement.
Les morceaux de toile sont pincés et cousus afin de mieux épouser la forme arrondie du casque et la base de ce couvre-casque renferme un élastique assurant le maintien sur le casque.
Couvre-casque condition hivernale.

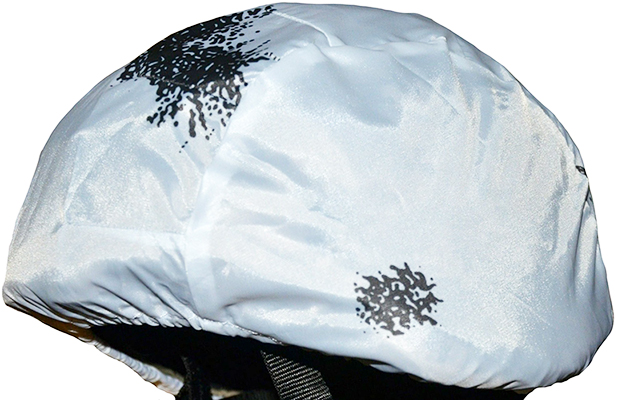

Vue de biais. |
Un couvre-casque fut spécialement conçu pour les conditions enneigées. Ce modèle est fabriqué en toile de nylon pour ses propriétés hydrophobes. Il est assemblé à partir de trois morceaux de toile blanche imprimées de taches blanches cousus longitudinalement. Sa structure est celle des couvre-casques du modèle simplifié. Les morceaux de toile sont pincés pour mieux épouser la forme arrondie du casque et la base est parcourue d'un élastique périphérique pour assurer le maintien sur le casque. |
