Israël
Casque OR 201 - Type A
Fiche
- Dénomination : OR 201.
- Destiné à une utilisation générale.
- Coiffe constituée d'une suspension de type Cradel, d'abord fabriqué en coton puis en nylon.
- Jugulaire en web fixée en trois points avec mentonnière en cuir, d'abord reprise du casque HAST Mark II britannique, puis en nylon avec ouverture rapide.
- Fabriqué à partir de 1976.
- Distribué à partir de 1980.
- Pays d'origine : Israël.
- Période d'utilisation : de 1976 aux années 2010.
- Matériaux : fibre de verre, puis en fibre aramide.
- Poids : 1650 g.
- Taille : 2 (medium ou large).
- Couleur : vert olive granité.
Casque OR 201 fabriqué de 1976 à 1984.
Casque OR 201 fabriqué à partir de 1984.
Historique
L'état hébreux est devenu indépendant le 14 mai 1948, sur la base du partage du territoire de la Palestine décidé par l'Organisation des Nations Unis (ONU). Ce territoire était jusque-là sous le contrôle de la Grande-Bretagne. La naissance de l'état d'Israël fut l'aboutissement d'une longue lutte menée par les mouvements sionistes. L'indépendance fut acquise après une lutte particulièrement violente où ce nouvel état devait d'une part s'imposer aux yeux du monde arabe, mais aussi conquérir les territoires considérés comme appartenant à l'état hébreux. |
"Kasda" M-1. |
Le casque OR 201 est disponible en deux tailles conçues selon les mesures anthropométriques de l'université de Tel-Aviv.
Il fut principalement fabriqué par la firme Orlite Enginnering & co, et une partie de la production fut au départ confiée à la firme Tama ayant déjà produit des casques pour le compte de "Tsahal", notamment le liner du casque M-1.
Ce casque fut aussi exporté vers de nombreux pays tels que Chili, l'Irlande, le Nicaragua, l'Égypte, le Mexique, le Guatemala et le Venezuela. Il fut aussi adopté par l'Afrique du Sud qui fabriquera son propre modèle.
Le casque OR 201 sera par la suite modernisé en 1984 avec l'installation d'une nouvelle jugulaire à ouverture rapide et un changement de matériaux dans la confection de la coiffe. Ce nouveau modèle fut adopté à partir de 1985 par l'Irlande et fut aussi employé par l'armée roumaine notamment.
Le casque OR 201 fut une dernière fois modernisé au début des années 1990 par remplacement de la fibre de verre au profit de fibre aramide.
Il fut employé au sein de "Tsahal" jusqu'à l'adoption du casque OR 404 dont la forme est calquée sur le casque PASGT américain.
Constitution
La coque :
Jusqu'en 1984 - modèle A.

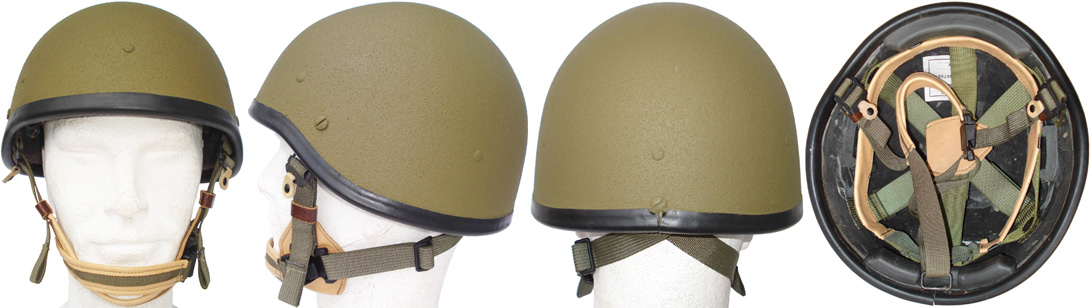

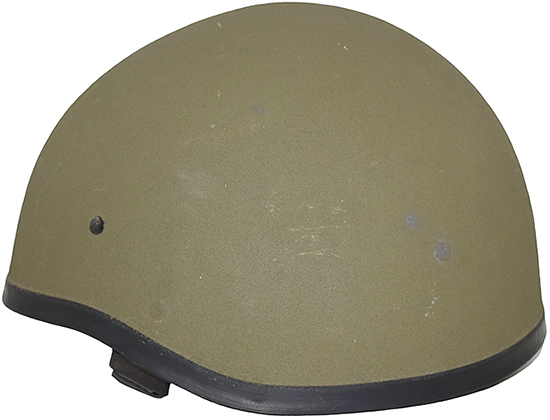

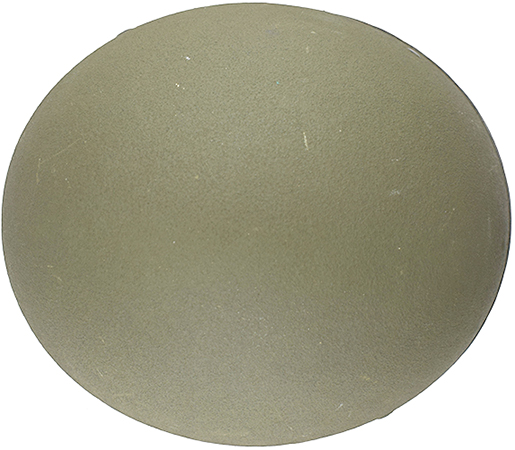

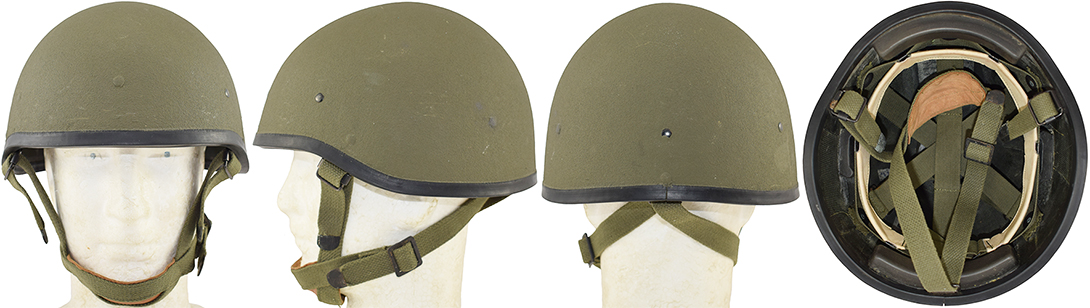

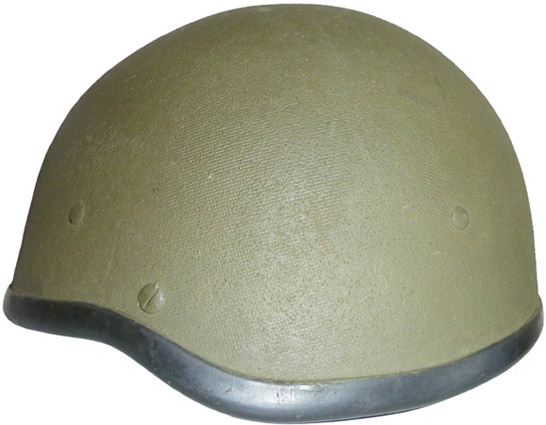

Vue avant. |
Vue de côté. |

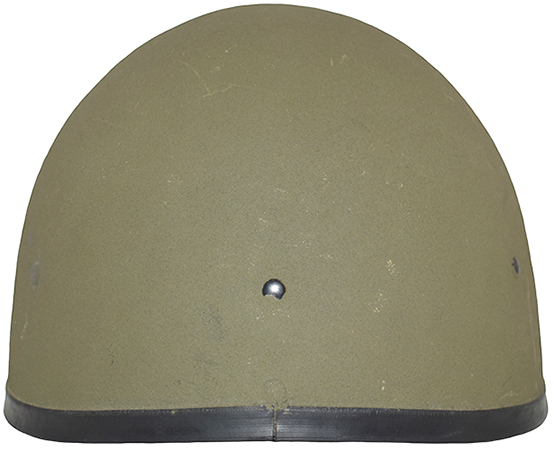

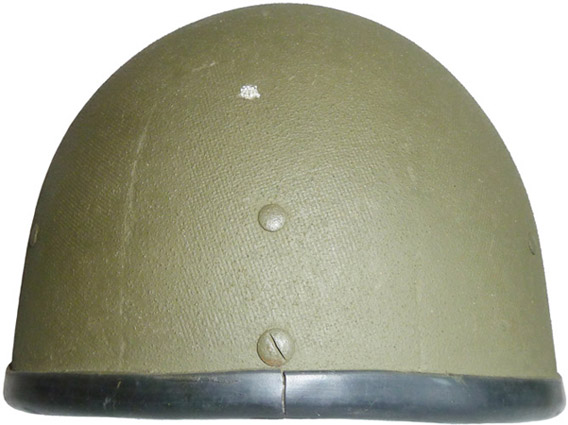

Vue arrière. |

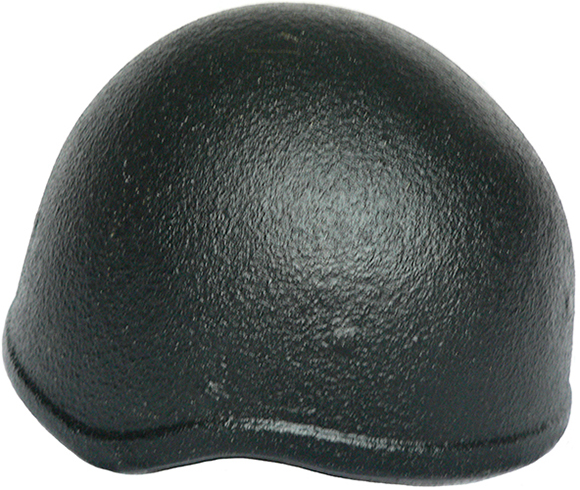

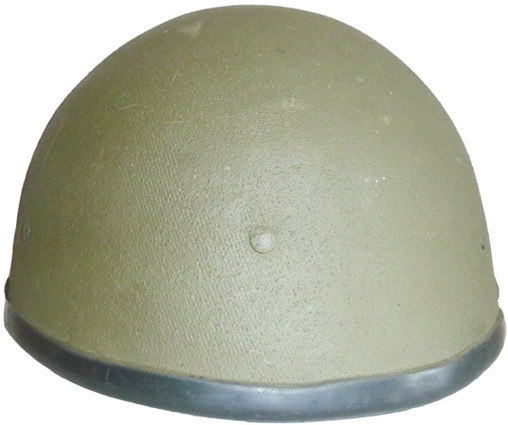

Vue de dessus. |

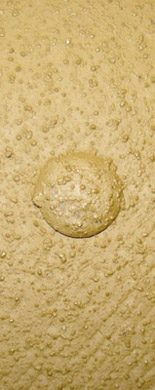

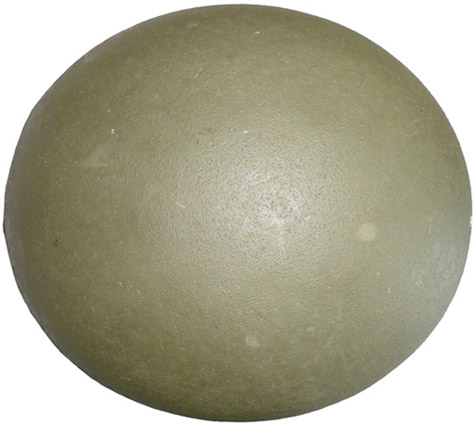

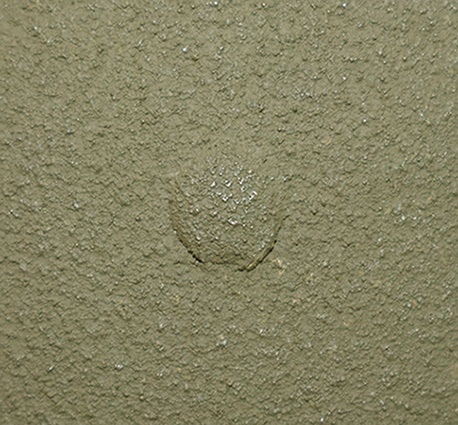

Peinture texturée. |

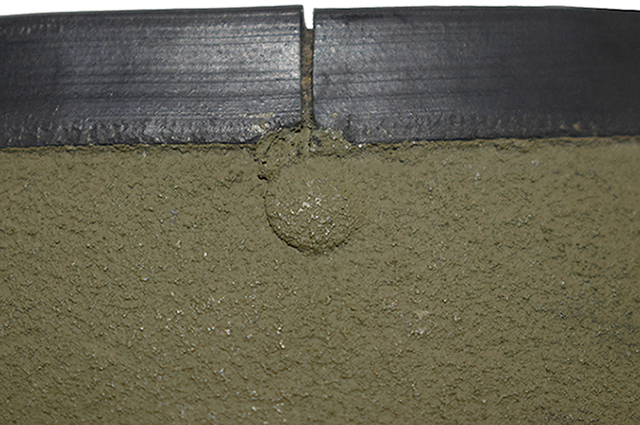

Jointure jonc. |
La bombe du casque OR 201 est fabriquée en deux tailles (medium ou large). Elle est formée par succession de couches de toiles (de couleur blanche et dont les fibres sont translucides) de fibres de verre tissées pour former un tissu d'armure toile (ou taffetas). Ces couches de toiles de fibre de verre sont noyées dans une résine thermo-formable de type éthylcellulose de couleur noire. Cette résine est un dérivé de la cellulose dans lequel une partie des groupes hydroxyle des unités glucosiques ont été convertis en groupes éthoxyliques. Elle est fabriquée à partir de cellulose végétale (généralement issue de bois ou de coton), partiellement éthérifiée, après un traitement alcalin, par réaction avec du chloroéthane. Elle est pratiquement insoluble dans l'eau.
Cet ensemble est mis en place dans un moule puis mis en forme sous vide à haute pression. Après formation, la bordure de la bombe est découpée pour donner la forme définitive et est protégé par un jonc en caoutchouc de couleur noir jointif à l'arrière. Présentant une section en U, ce jonc est collé sur la bordure avant mise en couleur.
La bombe est percée de neuf trous, six pour l'installation de la suspension de coiffe de type "Cradle" et les trois autres pour la mise en place des pontets de jugulaire.
L'aménagement intérieur est installé avant mise en couleur, les têtes des rivets employés sont donc noyées sous la peinture. Le casque OR 201 est peint de couleur vert olive dont la peinture est texturée avec du sable fin pour obtenir un aspect granité afin de réduire les reflets du soleil.
Ce casque sera désigné comme modèle A dans les types de casque OR 201.
À partir de 1984 - modèle B et C.

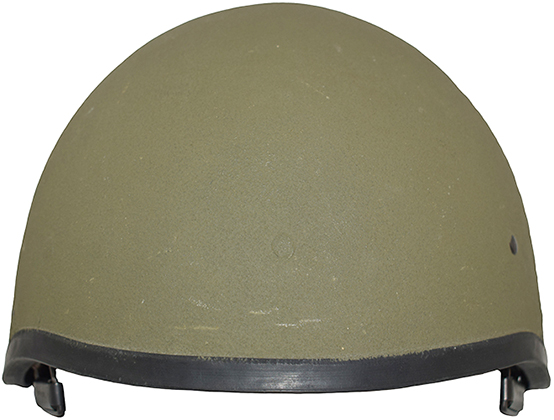

Vue avant. |
Vue de côté. |
Vue arrière. |
Vue de dessus. |
Vue de biais. |
Intérieur. |
Avec la première modernisation du casque OR 201 au cours de l'année 1984, la bombe subit de légères modifications. Le jonc en caoutchouc présente désormais une base arrondie. Seule la suspension de la coiffe est rivetée dans la bombe. Les passants de jugulaire sont désormais vissés. L'aménagement intérieur du casque est toujours installé avant mis en peinture du casque.
On note un changement de la résine employée dans la fabrication du casque OR 201 à la fin des années 1980. La couleur de celle-ci passe de la couleur noire à une couleur transparente procurant un aspect blanc à l'intérieur de la bombe. Ces modèles seront désignés comme modèle B (première révision) dans les types de casque OR 201.
Au début des années 1990, la fibre de verre est remplacée au profit de la fibre aramide jugée plus résistante. Les fibres de couleur beige jaune noyées dans une nouvelle résine procure une couleur vert foncé visible à l'intérieure de la bombe. Cette dernière révision du casque OR 201 sera désigné comme modèle C.
Les marquages.

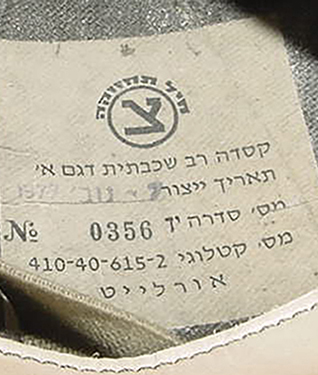

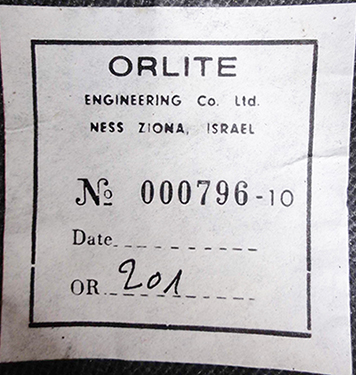

Etiquette du fabricant (Orlite, 1980). |
Taille medium. |

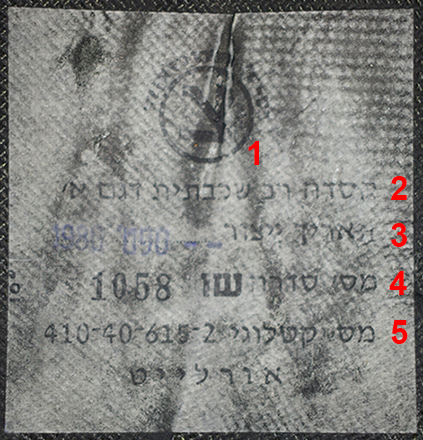

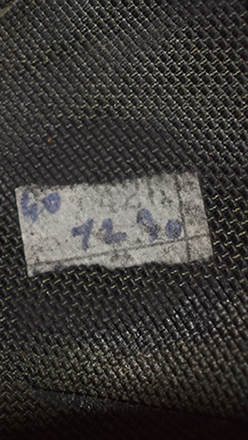

Inscriptions liées à la fabrication. |

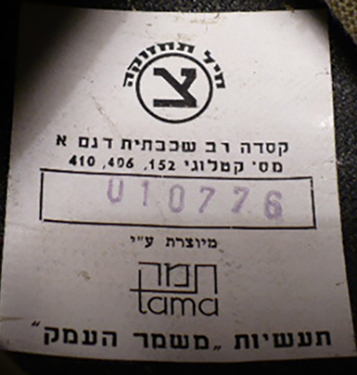

Etiquette du fabricant TAMA, fabrication de 1976. |
Etiquette du fabricant Orlite, 1977. |

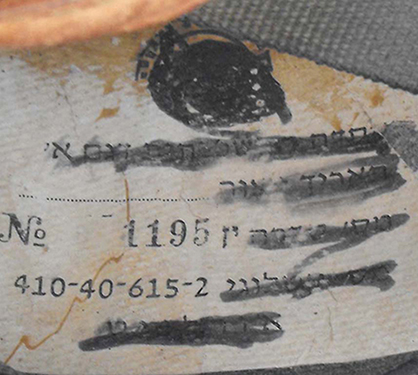

Etiquette avec inscriptions raturées (exportation). |
Etiquette du fabricant Orlite, 1989. |
Taille large. |

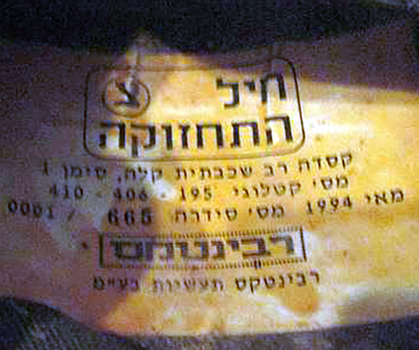

Etiquette du fabricant Rabintex, 1994. |

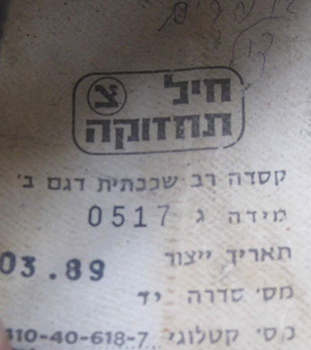

Les casques OR 201 présentent des marques appliquées par le fabricant sous forme d'étiquettes papier collées au fond de la bombe que soit le fabricant. On retrouve ainsi des étiquettes appliquées par le fabricant Tama plastics industries, Orlite Enginnering & co puis Rabintex.
|
|

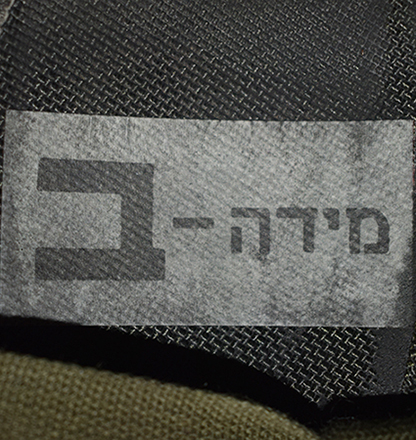

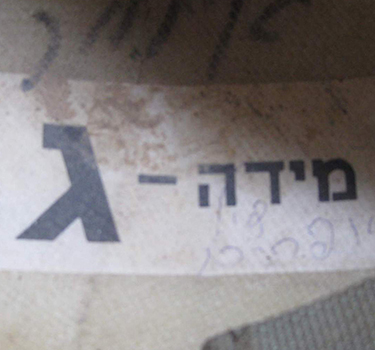

Une seconde étiquette de forme rectangulaire indique la taille du casque en hébreux. On peut aussi rencontrer d'autres étiquettes de forme diverses liées à la production du casque.
Modèles destinés à l'export.
Etiquette en anglais pour l'exportation. |

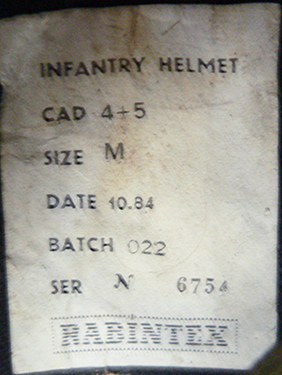

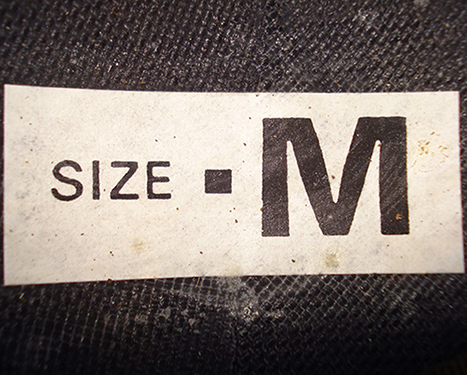

Taille en anglais pour l'exportation. |
Etiquette spécifique au marché irlandais. |
Le casque OR 201, quel que soit sa révision, fut exporté vers de nombreux pays à travers le monde. Ces fabrications présentent généralement des étiquettes imprimées en anglais. Le casque OR 201 type A, exporté principalement vers des pays d'Amérique du Sud présente des étiquettes dont les inscriptions sont soit hachurées, ou tout simplement repeinte en noir.
Les type B et C présentent des étiquettes spécifiquement imprimées pour l'exportation en langue anglaise. On note aussi l'existence d'étiquette spécifique à certains marchés, notamment à destination de l'Irlande. Ces étiquettes peuvent aussi avoir été appliquées par-dessus les étiquettes en hébreux.
La coiffe :
Jusqu'en 1984 - modèle A.
Tampon amortisseur avant, jointure du cerclage de la suspension.
Tampon amortisseur arrière.

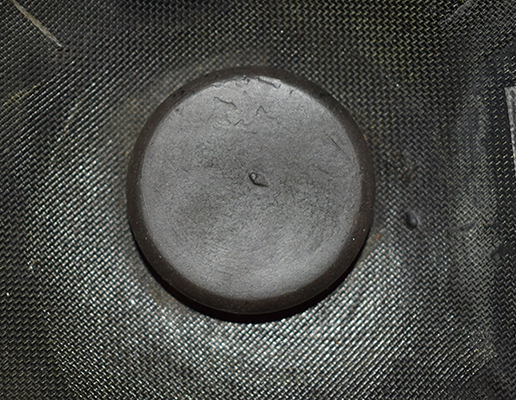

Amortisseur de fond de bombe. |

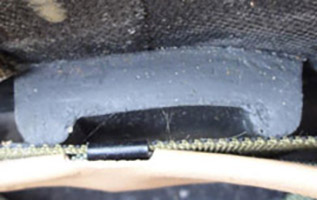

Tampon latéral. |
Suspension "Cradle". |
Boucles de réglage. |

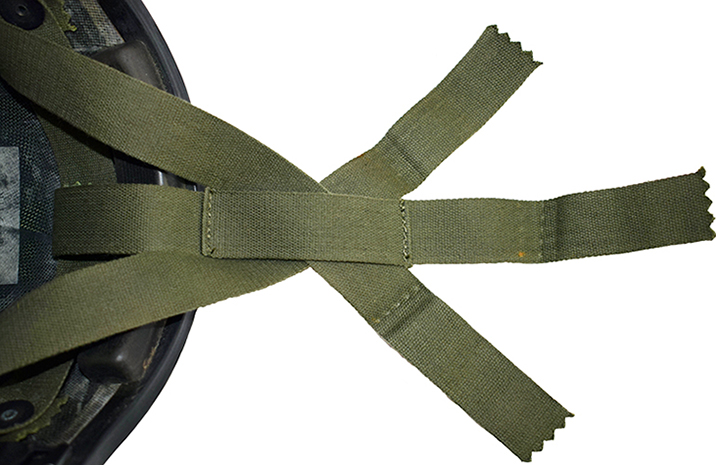

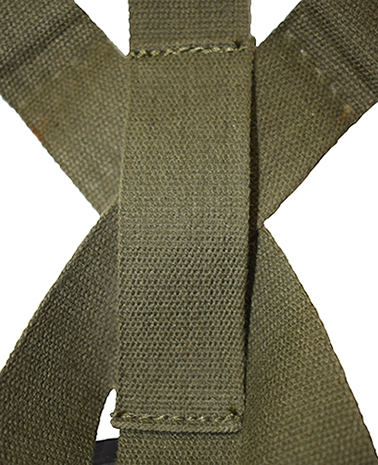

Bandes entre-croisées constituant la suspension. |

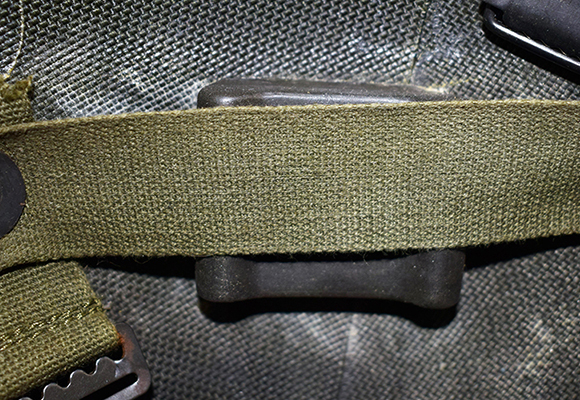

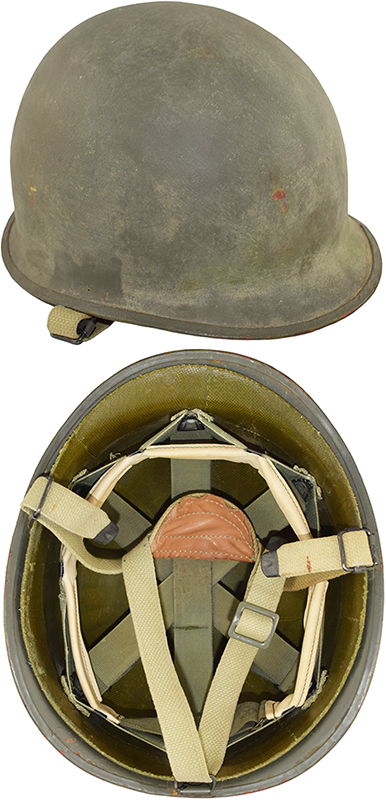

La coiffe du casque OR 201 reprend la suspension "Cradle" déjà employé dans le "Kasda" M-1. Cette suspension croisée est solidarisée contre les parois de la bombe à l'aide de plaques de maintien de forme circulaire directement rivetées. Ces plaques rondes sont fabriquées en laiton bronzé en noir.
La suspension est fabriquée à partir de bandes de toile de coton de type multipoint de couleur vert kaki larges de 25 millimètres. Ces bandes sont coupées au ciseau cranteur et la découpe est encollée pour éviter l'effilochement. La suspension est constituée d'un cerclage jointif à l'arrière par une couture carrée, sur lequel sont maintenues à l'avant par couture carrée les trois sangles de maintien en profondeur. Les trois sangles se croisent en leur milieu dans la doublure centrale de la sangle transversale. Ces bandes sont maintenues à l'arrière à trois boucles à double fente solidarisées par une petite patte de toile, elles-mêmes solidarisées par couture à l'arrière du cerclage de toile. La fente supérieure de chaque boucle est dentelée afin d'éviter que la bande de la suspension ne bouge.
Chaque intersection du cerclage et des sangles de maintien en profondeur, au centre de chaque couture carrée d'assemblage, est renforcée par un œillet métallique creux destiné au passage du rivet retenant la plaque de maintien circulaire et solidarisant la suspension à l'intérieur du casque.

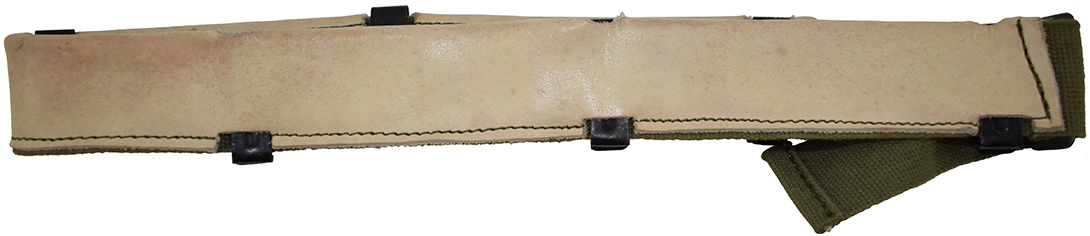

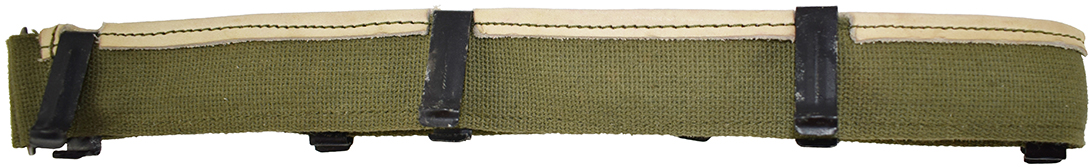

Bandeau de tête, envers/revers.

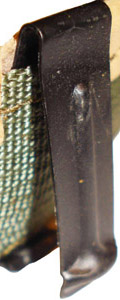

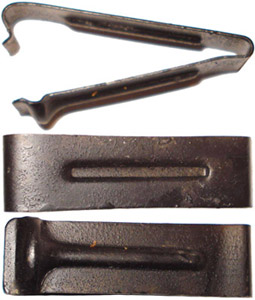

Clips métallique de maintien. |
Positionnement. |

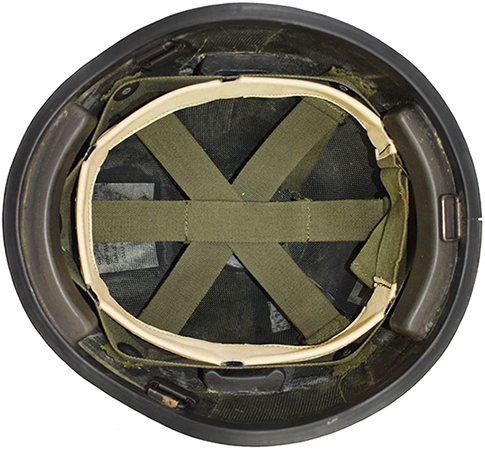

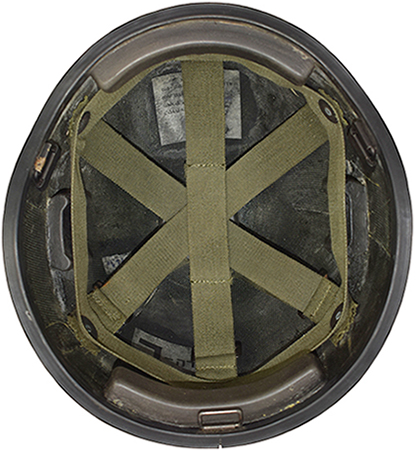

Coiffe. |
Le maintien sur la tête est assuré par un bandeau de tête reprenant le modèle employé dans le casque M-1. Il est constitué d'une bande de toile en coton de type multipoint de couleur vert kaki longue d'environ 75 centimètres, sur laquelle est cousue une bande de cuir fin de couleur clair. Cette bande de cuir est d'abord cousue sur le revers haut du bandeau, puis est cousue à la base de la bande de toile recouvrant ainsi la longueur supérieure.
Des encoches et des interstices sont pratiqués à intervalle régulier pour le passage des six agrafes métalliques permettant le maintien du bandeau sur la suspension du liner. A noter que les agrafes sont démunies d'ergots assurant un meilleur accrochage sur le cerclage en toile de la suspension.
Une extrémité du bandeau comporte la boucle de réglage à double fente, dont l'une est dentelée pour mieux assurer le réglage. L'autre extrémité du bandeau passe dans les deux fentes de cette boucle et se replie sur elle-même, dont la pliure est assurée par couture, empêchant ainsi cette extrémité de se dégager de la boucle.
La coiffe est complétée par plusieurs amortisseurs en caoutchouc, collés directement contre la paroi intérieure de la bombe. Deux de forme rectangulaire sont placés à l'avant et à l'arrière. Deux autres amortisseurs de forme carré sont placés de chaque côté de la coiffe, puis un dernier de forme circulaire placé au fond de la bombe.
À partir de 1984 - modèle B et C.

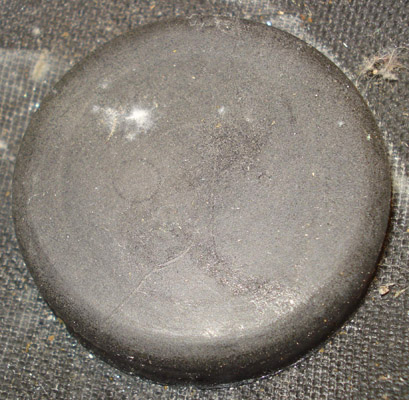

Tête de rivet. |

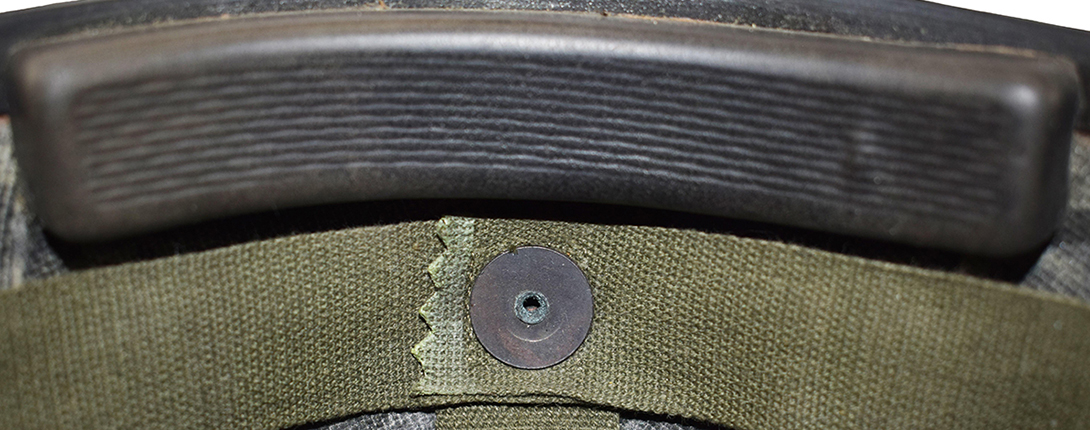

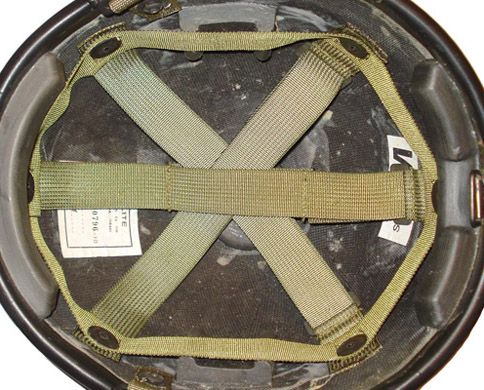

Suspension de type Cradel. |

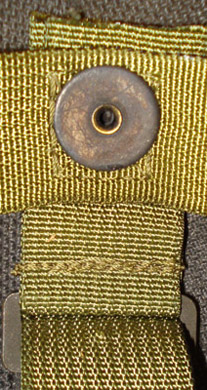

Rivet et plaque de maintien. |

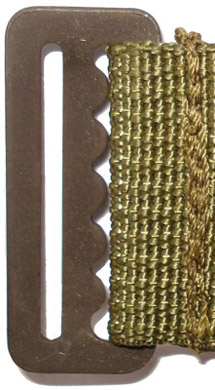

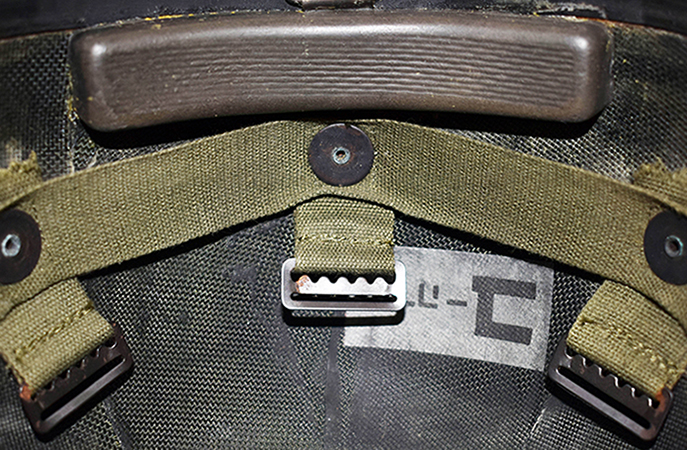

Boucle de réglage. |

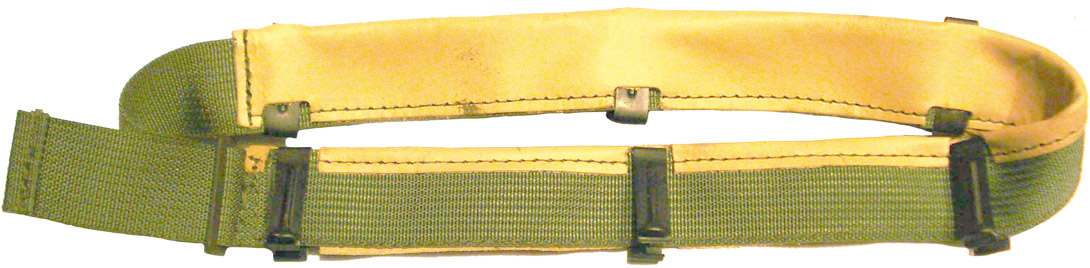

Bandeau de tour de tête.

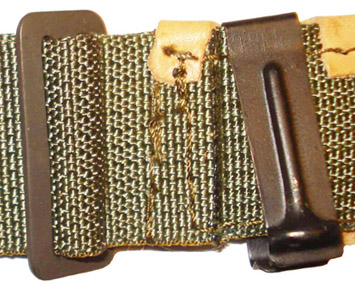

Boucle de réglage et agrafe de fixation. |
Vue de revers. |

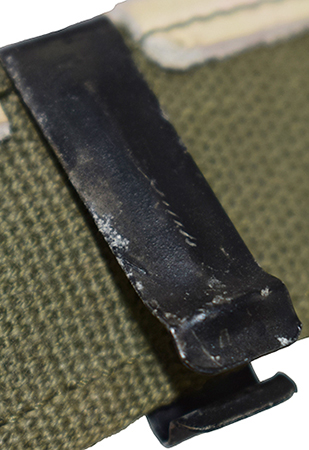

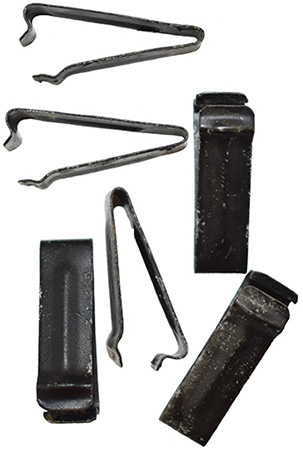

Agrafe de fixation. |
Détail passage. |

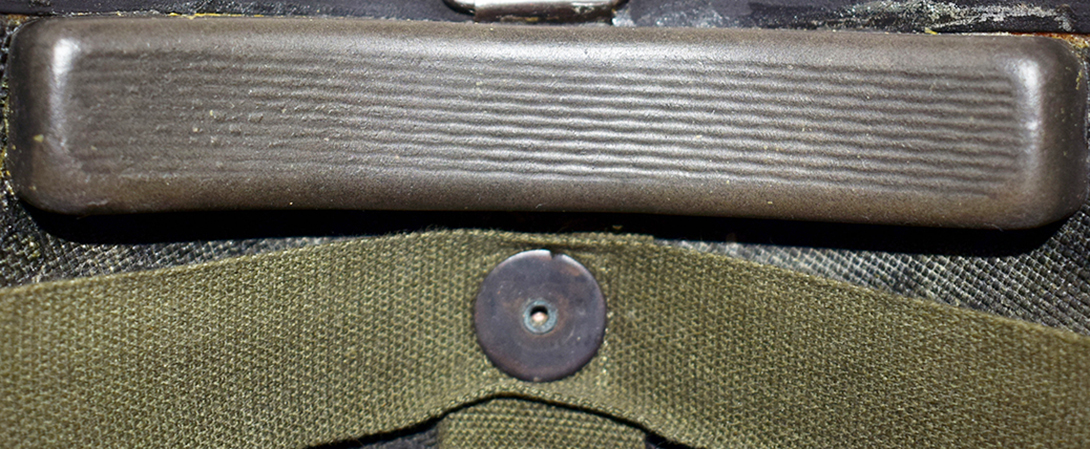

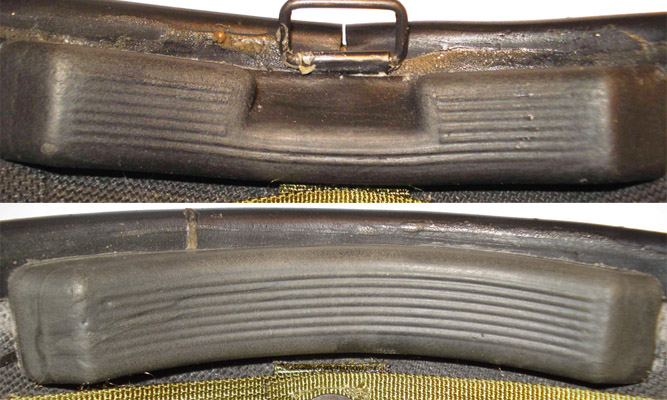

Amortisseur avant et arrière. |
Amortisseur de fond de bombe. |

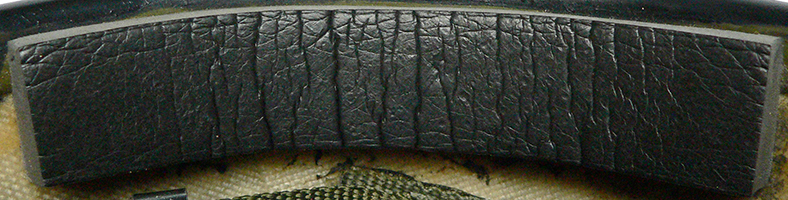

Amortisseur latéral. |
Amortisseur remplacé. |

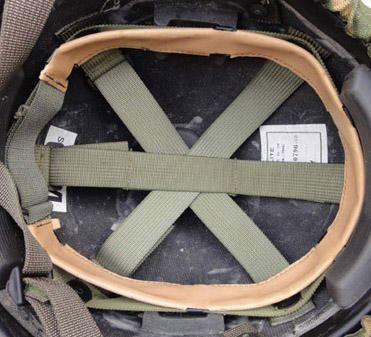

Coiffe. |
Pour les casques OR 201 fabriqués à partir de l'année 1984, pour les révisions B et C, la coiffe reste de conception identique au modèle A mais est désormais fabriquée à partir de bande de toile de nylon jugé plus solide que le coton. La coiffe reste complétée de tampons amortisseur répartis à l'avant, à l'arrière, au fond et sur les côtés de la bombe. Ces tampons sont sensiblement modifiés puisque les côtés sont obliques. Le tampon amortisseur arrière présente désormais une échancrure pour permettre le rabattement de la boucle arrière retenant la jugulaire. |
La jugulaire :
Jusqu'en 1984 - modèle A.

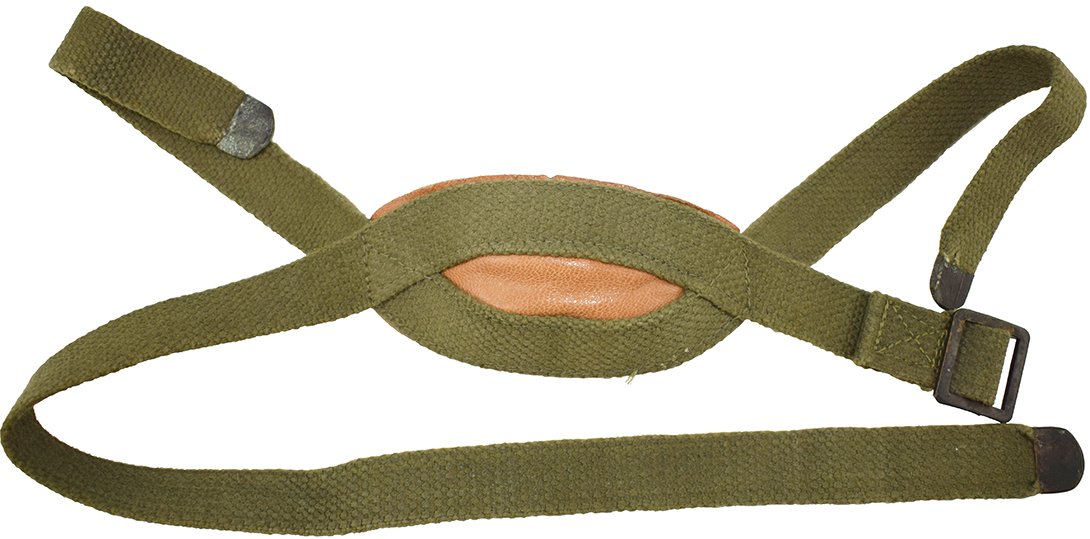

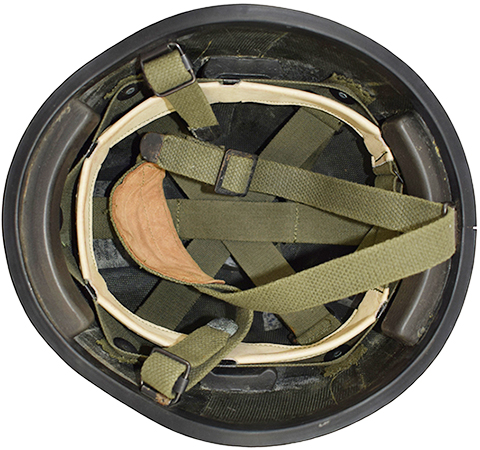

Jugulaire, vue d'ensemble.

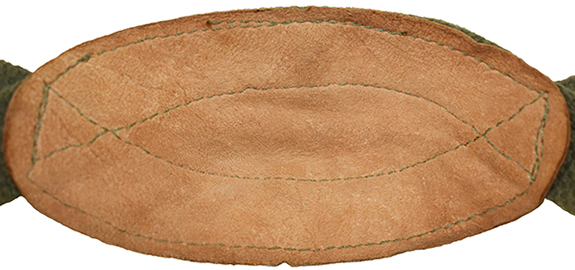

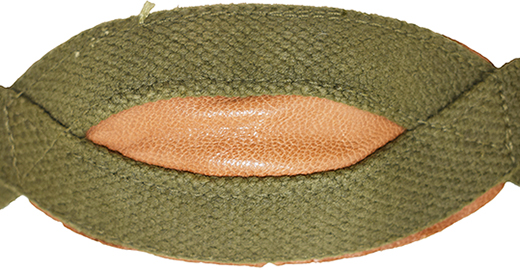

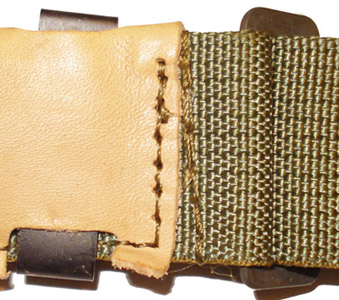

Mentonnière, doublée de cuir. |

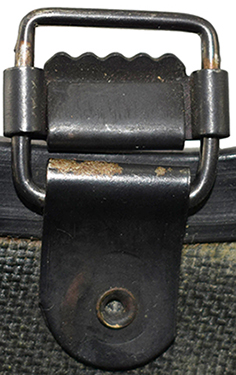

Boucle de fermeture. |

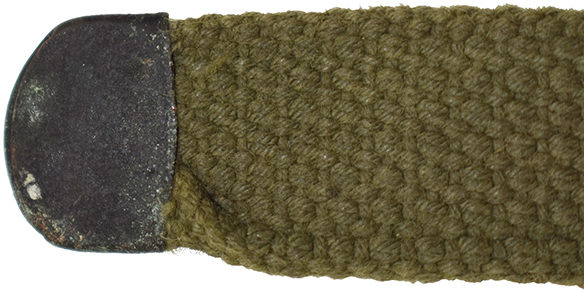

Extrémité renforcée. |

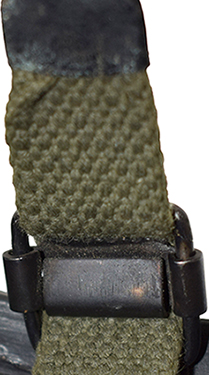

Passant latéral et détails maintien. |

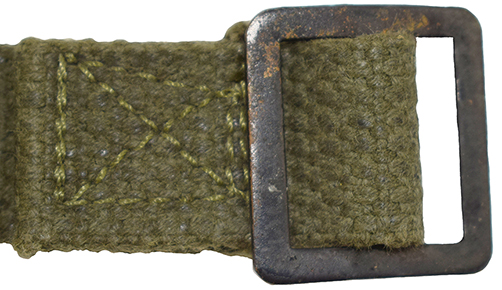

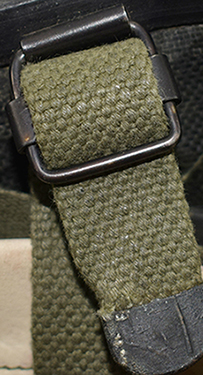

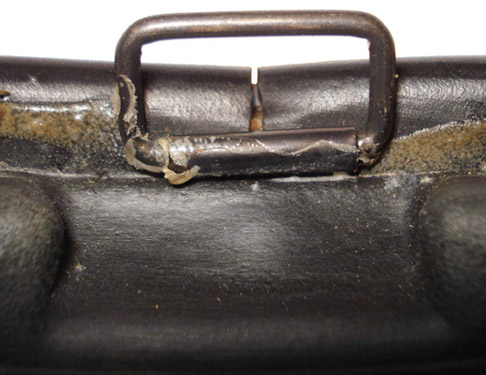

Boucle arrière et passage jugulaire. |
Détails fermeture. |
Vue d'ensemble. |
Marquage Tsahal. |

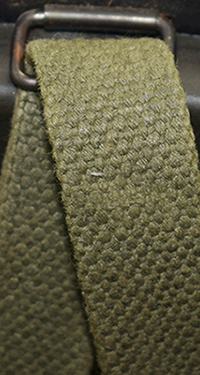

La jugulaire du casque OR 201 est reprise à l'identique du casque M-1 de fabrication israélienne. Elle possède une topologie en trois points et reprends la conception de la jugulaire du casque HSAT Mark II de fabrication britannique. Elle est maintenue à trois pontets solidaires du casque, repris du casque M-1 israélien. |
À partir de 1984 - modèle B et C.

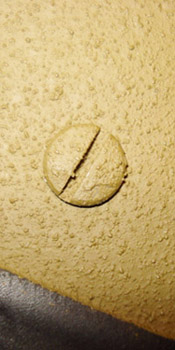

Tête de vis. |

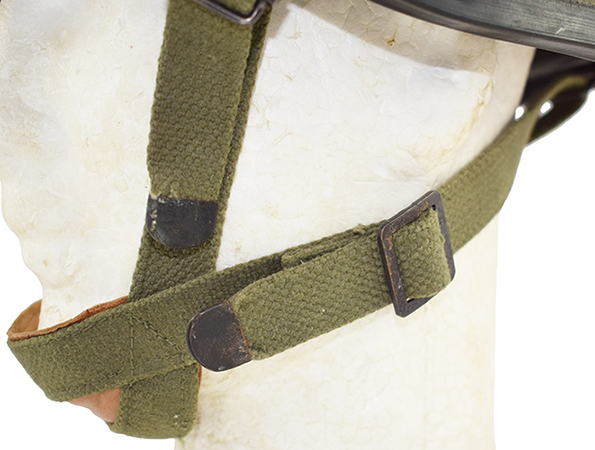

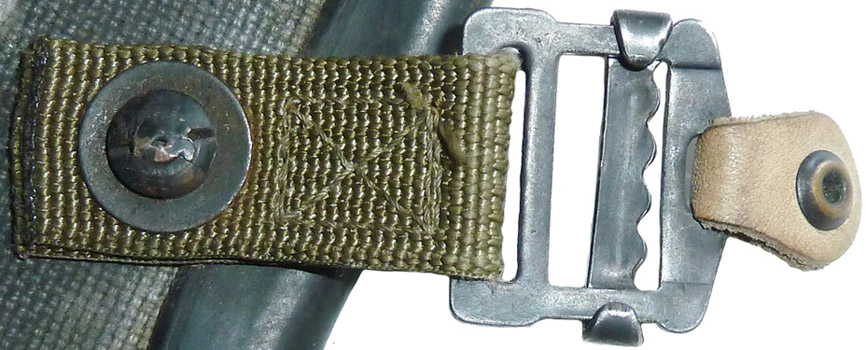

Passant latéral. |

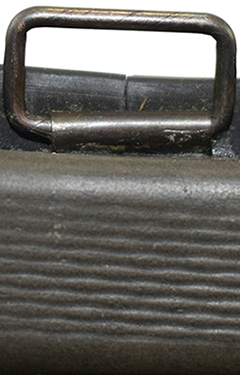

Passant arrière. |

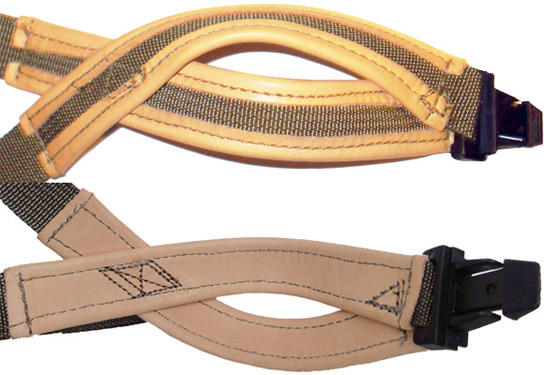

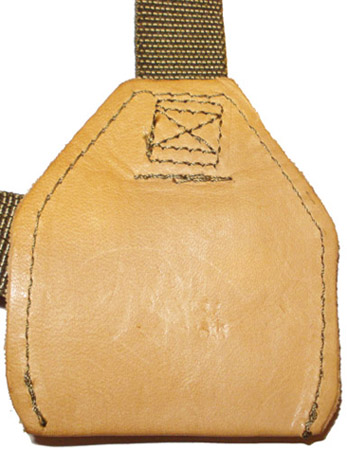

Mentonnière recto/verso. |

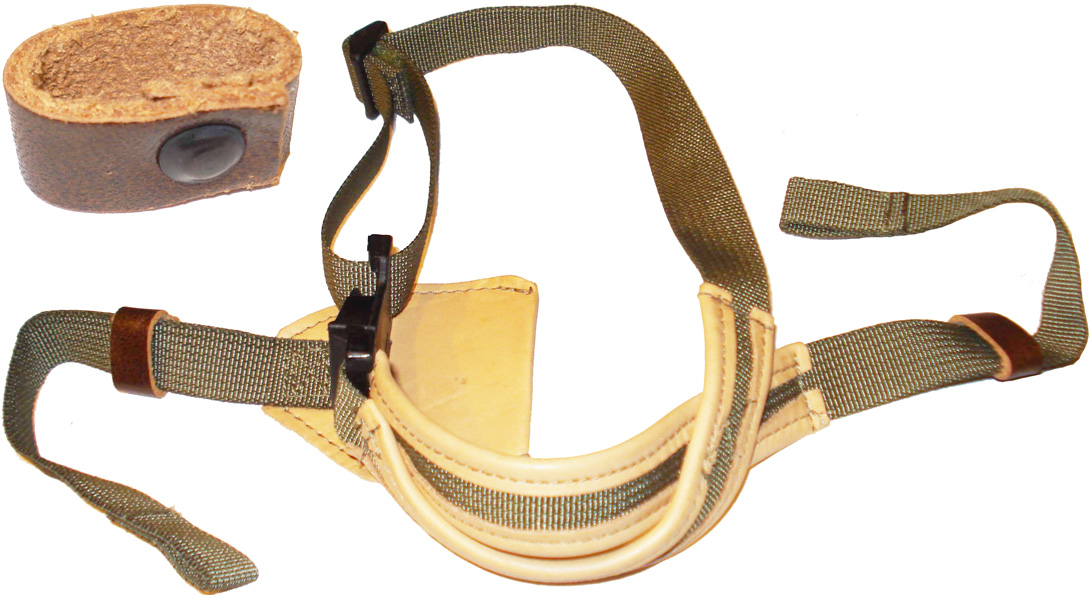

Jugulaire et anneau en cuir de maintien de l'excédent.
Boucle arrière. |

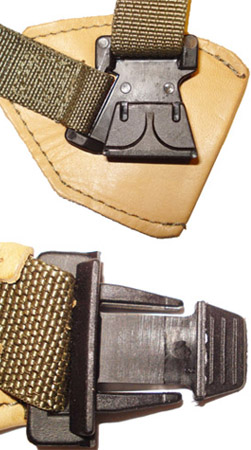

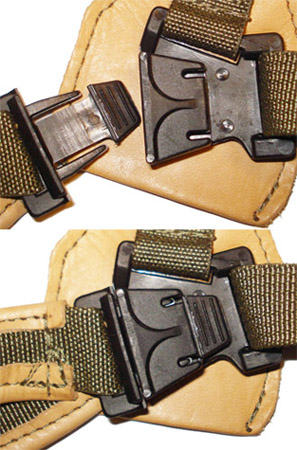

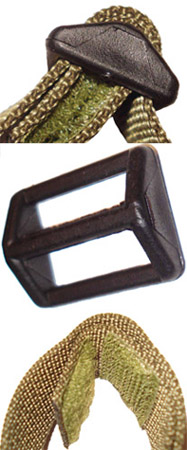

Système de fermeture. |
Système de fermeture - ouvert/fermé. |
Patelette de protection. |

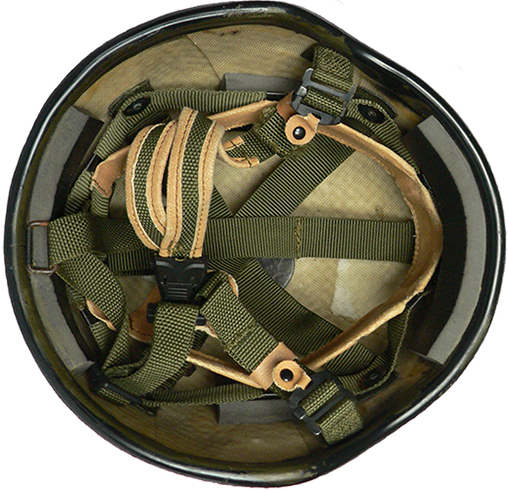

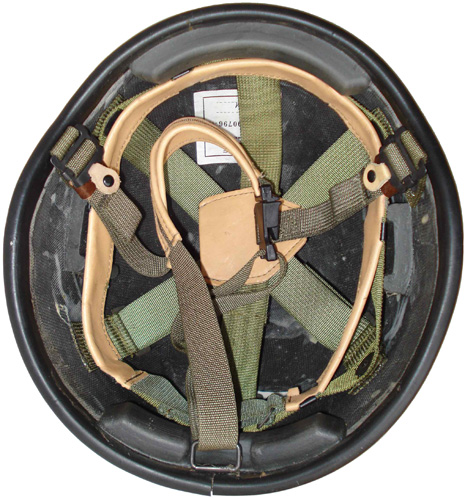

Jugulaire montée. |
Principale modification de la révision du modèle B fabriqué à partir de l'année 1984, la jugulaire reprise du "Kasda" M-1 héritée du casque HSAT Mark II britannique est abandonnée au profit d'une jugulaire à ouverture rapide. Cette nouvelle jugulaire est fabriquée à partir de bande de toile de nylon large de 1,8 cm, de couleur verte. |
L'excédent de jugulaire est retenu par une boucle en cuir, fermée par un rivet, et glissée dans les bandes latérales avant d'être insérées dans les passants de jugulaire.
Les passants latéraux sont maintenus de chaque côté par un empattement en toile, plié sur lui-même et cousu, puis vissé dans la bombe avec une rondelle de maintien.
La boucle arrière, de forme rectangulaire fabriquée dans une tige d'acier, est maintenue par un empattement métallique formant une enchapure à sa base, et vissé à l'arrière du casque.
Le camouflage additionnel :
Couvre-casque.

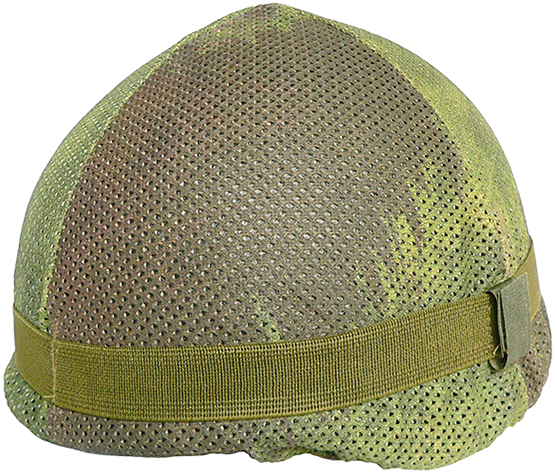

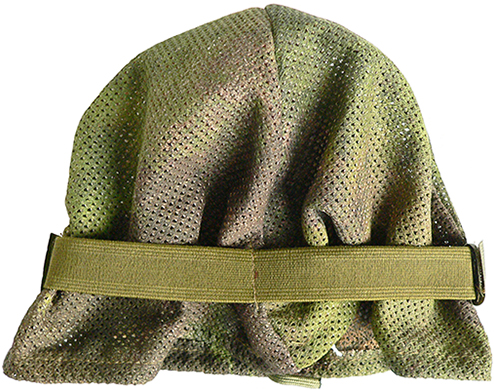

Vue à plat, face à dominante verte avec élastique. |
Vue à plat, face à dominante brune. |

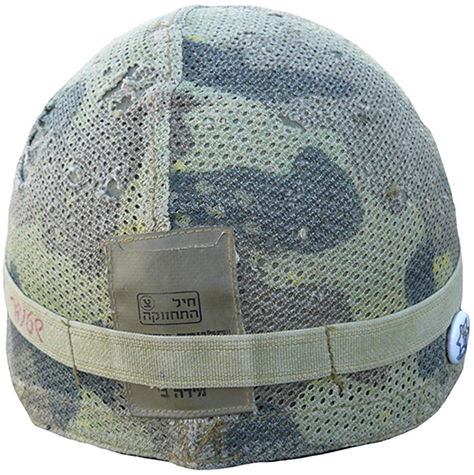

Couvre-casque en place, vue de biais. |
Il existe une multitude de couvre-casques pour les casques israéliens OR 201. Le couvre-casque employé sur les casques OR 201 constitue le seul élément bariolé du soldat de "Tsahal", l'armée israélienne étant équipée d'uniforme de couleur vert uni. Les couvre-casques sont généralement confectionnés dans du tissu filet de type "mesh" dont la surface est teintée de différentes couleurs. Ces couvre-casques sont généralement réversible avec un côté à dominante verte et une autre à dominante marron pour les environnements désertiques.
Ce type de couvre-casque est fabriqué à partir de quatre morceaux de toile triangulaire cousus en croix à partir du point sommital du casque. Un ourlet est pratiqué à la base pour le passage du lacet de serrage assurant le maintien sur le casque. Ce type de couvre-casque présente une bande élastique retenue sur sa périphérie, face à dominante verte uniquement. Ce bandeau est retenu par un trait de couture à l'avant et à l'arrière. Elle est retenue sur les côtés par une bande velcro l'enveloppant.

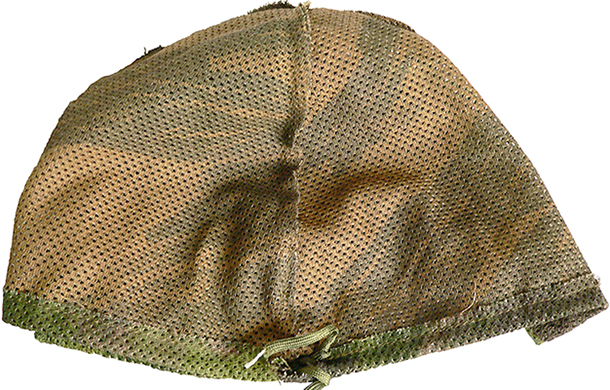

Autre modèle. |
Vue arrière. |
Etiquette. |
Un autre type de couvre-casque se rencontre, confectionné en deux parties assemblées sur l'axe transversal du casque. Ce couvre-casque est maintenu par de multiples bandes velcro se retenant à la suspension de la coiffe. |

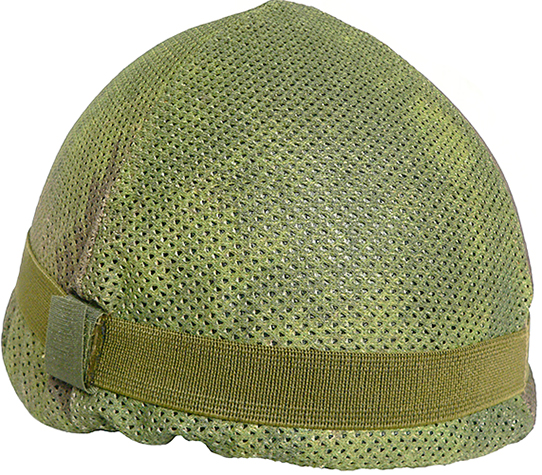

"Mitznefet".

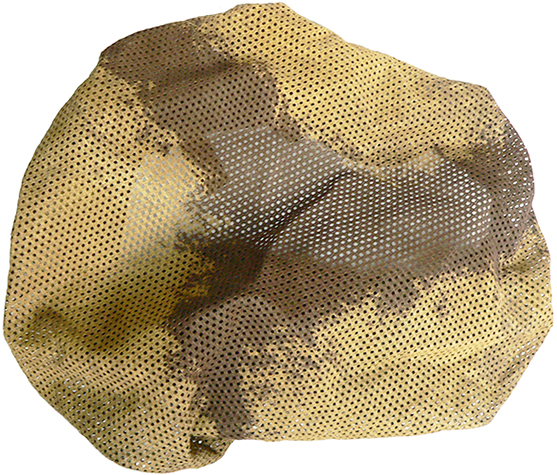

Vue à plat, face à dominante verte. |
Vue à plat, face à dominante brune. |

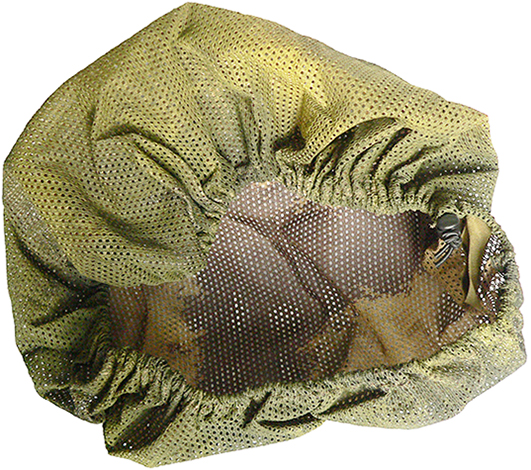

Vue intérieure. |

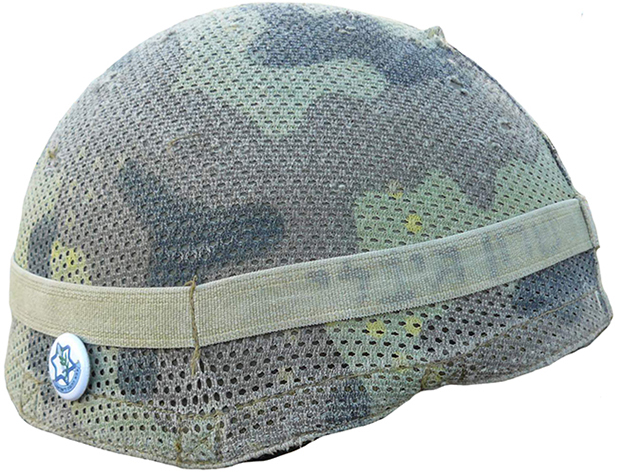

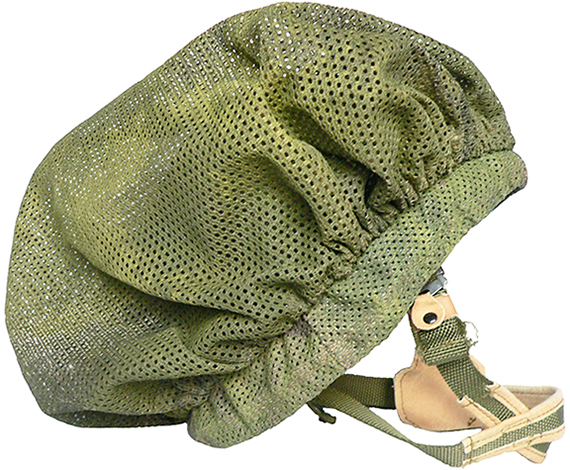

Couvre-casque en place. |

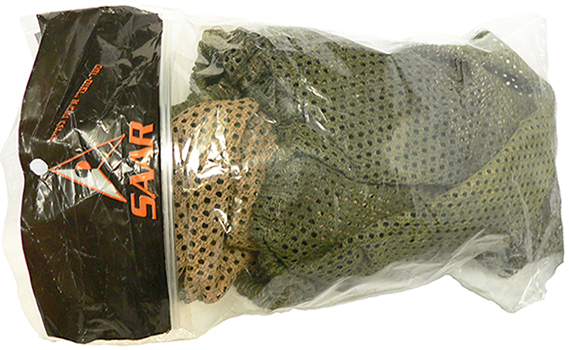

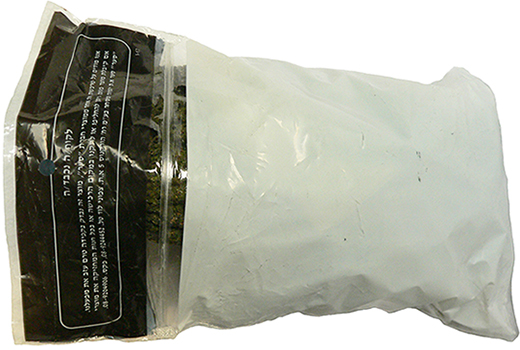

Conditionnement. |
Un couvre-casque très employé les soldats de "Tsahal" est le couvre-casque "Mitznefet" qui est constitué d'une charlotte en tissu filet de type "mesh" imprimé sur les deux faces (une à dominante verte et une autre à dominance brune), dont la base est parcourue par un élastique pour le maintien sur le casque.
Cette charlotte très large permet de casser la silhouette du casque et de simuler en quelque sorte une forme chaotique tel un petit buisson.
