Fiche

• Dénomination : "Каска - 1M" - type 3.
• Destiné à une utilisation générale.
• Coiffe constituée d'un bandeau doublé de toile avec suspension filet.
• Jugulaire typologie quatre points avec mentonnière et ouverture rapide.
• Fabriqué en 2017.
• Distribué à partir de 2017.
• Pays d'origine : Ukraine.
• Période d'utilisation : de 2017 à aujourd'hui.
• Matériau : fibre aramide.
• Poids : 1460 g.
• Taille : unique.
• Couleur : vert olive texturé.

Historique

La recherche d'un casque en matière composite est lancée en 1997 afin de remplacer les casques en acier de l'ère soviétique. Elle débute avec la rédaction d'un document établissant les exigences générales pour la conception d'un casque de protection à destination des forces armées ukrainiennes (GSTU 78-41-004-97 – "Шоломи для захисту від куль. Загальні технічні умови"). Le développement de ce nouveau casque est mené par la société TEMP 3000, entreprise spécialisée dans la production d'éléments de protection personnelle depuis 1989. Cette société détient une licence pour la production d'équipements spéciaux de protection individuelle, délivrée par le ministère des Affaires intérieures de l'Ukraine et est de ce fait un des principaux fournisseurs de l'armée ukrainienne. La recherche de ce nouveau casque aboutit au début des années 2000 lorsque l'entreprise maitrisa la technologie de fabrication d'éléments en matière composite en polyéthylène de poids moléculaire ultra élevé avec un revêtement polymère pour l'élaboration d'un prototype. Les essais balistiques menés démontrèrent une résistance à cinq coups de balles de calibre 9x19 mm à une distance de 5 mètres. Le prototype validé fut désigné Каска – 1M et sa fabrication fut lancée pour une distribution à destination des soldats ukrainiens déployés en opérations extérieures, notamment pour le contingent ukrainien en Irak. Cette première version du casque 1M présentait une forme hybride entre le casque PASGT américain et le casque soviétique Ssh 40 avec une importante visière. Au cours des années 2010, le casque 1M fut modernisé pour présenter une forme semblable à celle du casque ACH adopté en 2001 au sein des forces armées américaines. Le casque 1M équipait minoritairement l'armée ukrainienne avant le déclenchement des hostilités dans l'Est de l'Ukraine au printemps 2014, qui utilisait essentiellement des casques en acier de l'ex-URSS. La guerre du Donbass commencée en 2014 suite à la crise ukrainienne débutée le 21 novembre 2013 se déroule dans l'Est du pays. Dès le 23 février 2014, des manifestations antimaïdans éclatent dans les villes de Donetsk, Kramatorsk, Louhansk, Marioupol et Sloviansk (région du Donbass), à Odessa (au Sud-ouest de l'Ukraine), à Kharkiv, la seconde plus grande ville d'Ukraine (à l'Est) et sur la presqu'île de Crimée (au Sud). Le 26 février débute la crise de Crimée qui aboutit au référendum local du 16 mars 2014 sur le rattachement de la Crimée à la Russie mais dont la légalité n'est pas reconnue par l'Ukraine et la grande majorité de la communauté internationale. Au début d'avril 2014, dans la région du Donbass et dans ses régions limitrophes, les manifestations "antimaïdans" évoluent en insurrection armée contre le nouveau gouvernement ukrainien. Cette insurrection armée devient séparatiste et deux entités non reconnues par l'ONU sont proclamées : la "République populaire de Donetsk" (7 avril), puis la "République populaire de Lougansk" (11 mai). Dès le 2 mai 2014, l'armée ukrainienne intervient dans l'Est du pays. Elle y progresse en juin et juillet avant d'être stoppée, puis de finalement reculer face aux séparatistes. La Russie, pays frontalier, est accusée de soutenir militairement les insurgés en y menant une guerre hybride dans laquelle elle intervient de manière déguisée. Le 5 septembre 2014, un premier accord de Minsk est négocié et signé pour faire cesser la guerre du Donbass. Toutefois, cet accord sur douze points censés établir un cessez-le-feu, ne perdure que quelques semaines. En janvier 2015, les combats s'intensifient et l'armée séparatiste pro-russe progresse. Les 6 et 11 février, le président français François Hollande et la chancelière allemande Angela Merkel se déplacent en Russie et en Ukraine pour négocier un nouveau plan de paix bâti dans le cadre d'un règlement global. Le 12 février 2015, ils signent à Minsk, en présence de Petro Porochenko et Vladimir Poutine, un nouvel accord de cessez-le-feu (Minsk II) prévoyant l'arrêt des combats, contre l'engagement des différentes parties sur une feuille de route de treize points. Depuis cet accord le conflit a baissé d'intensité mais des combats sporadiques ont encore eu lieu jusqu'en 2019. Au démarrage du conflit, l'armée ukrainienne augmenta sa dotation en équipements de protection individuelle. Auparavant, seul 10 000 casques en matière composite avaient été commandé par l'armée ukrainienne au prix de 2 800 hryvnia l'unité. Au premier semestre 2014, le ministère de la Défense de l'Ukraine a signé une série de contrats pour la fourniture de casques du modèle Каска - 1M pour les forces armées ukrainiennes auprès de la société Temp 3000 située dans la région de Kiev.

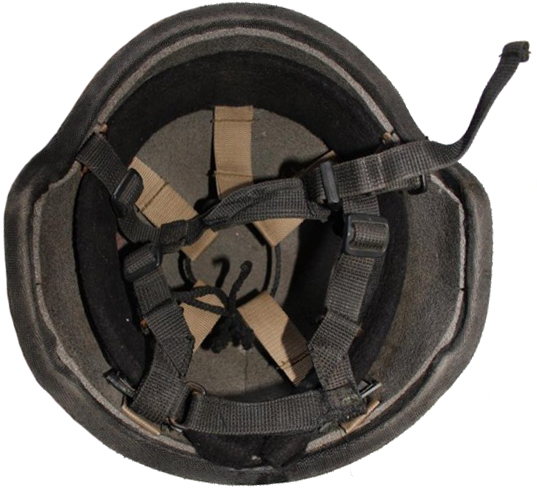

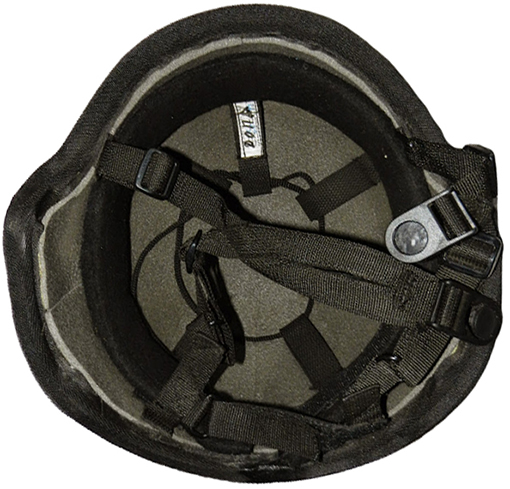

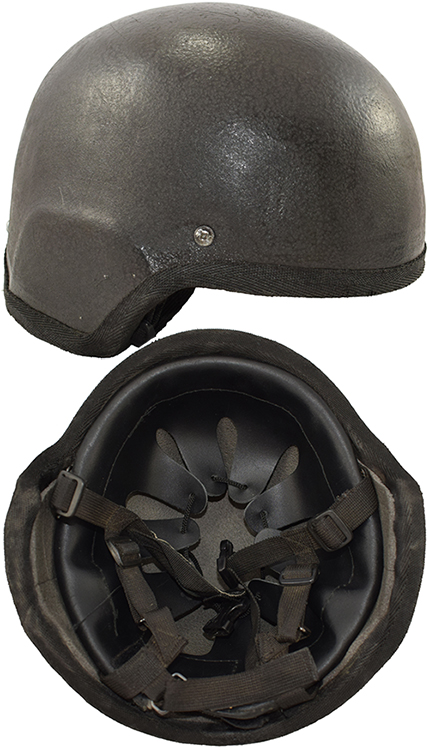

"Каска - 1M", type 1.

Au premier semestre 2015, les forces armées ukrainiennes ont reçu 64 580 unités supplémentaires et sur la période du 1er janvier au 8 septembre 2015, les forces armées ukrainiennes ont reçu 75 000 casques supplémentaires. Ce modèle équipe depuis cette même année la Garde nationale ukrainienne.
Malgré cette importante dotation, au début de l'année 2017 la majeure partie des casques en service au sein des forces armées ukrainiennes est composée de casques d'origine soviétique.

Modification de la coiffe avec suspension.

Modification de la coiffe avec suspension et de la jugulaire.

Depuis 2015, le casque 1M ne cesse d'être modifié, dans un premier temps par modification successive de la garniture intérieure avec l'adoption de plusieurs modèles de coiffe et de jugulaire. En 2017, le casque 1M subit une modification de la bombe qui présente désormais une surface très texturée.
En mars 2019, le prix de vente des casques Каска-1M était de 3149 hryvnia / pièce (9% plus cher qu'en novembre 2018).
Ce modèle encore employé de nos jours (2024), côtoie encore les modèles plus anciens. Le casque 1M du dernier type est très largement employés au sein de l'armée ukrainienne qui affronte l'armée russe depuis son invasion du 24 février 2022. Les troupes russes tenues en échec aux portes de Kiev, se redéployent dans l'Est du pays en avril 2022 où le conflit s'enlise dans une guerre de tranchées de haute intensité. Actuellement, les casques de confection ukrainienne 1M sont employés majoritairement au sein des troupes territoriales où ils côtoient divers modèles de casques fournis dans le cadre de l'aide militaire occidentale.

Catalogue TEMP 3000 !

Constitution

La coque :

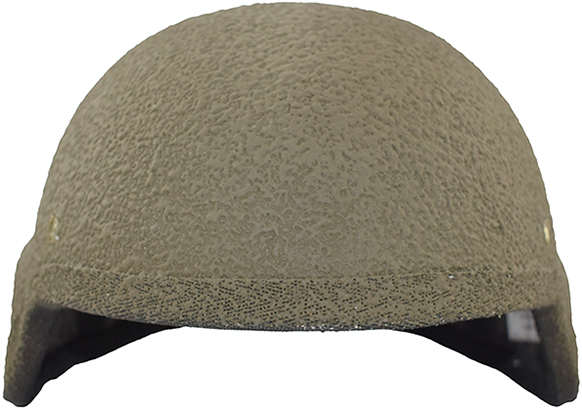

Vue avant.

Vue de côté.

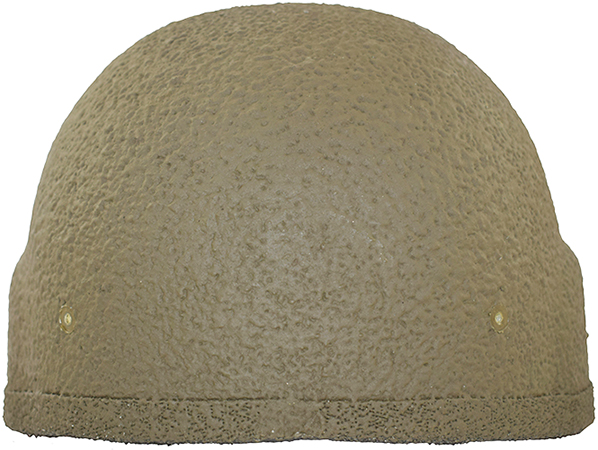

Vue arrière.

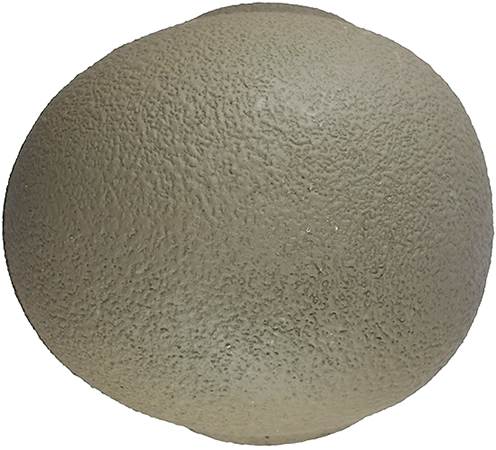

Vue de dessus.

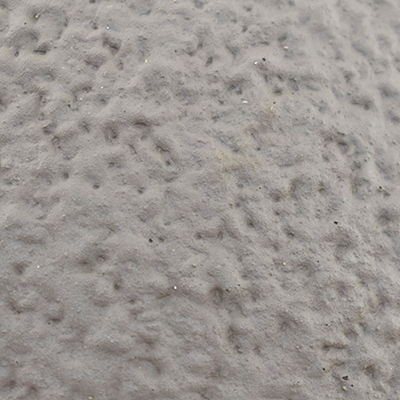

Peinture texturée.

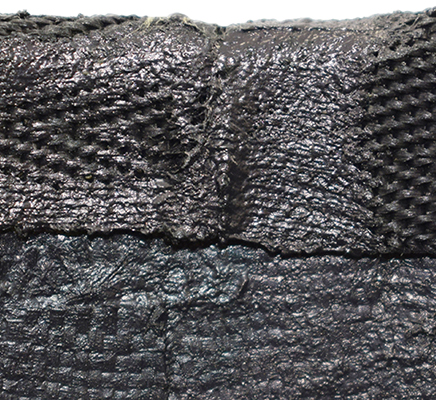

Jointure jonc.

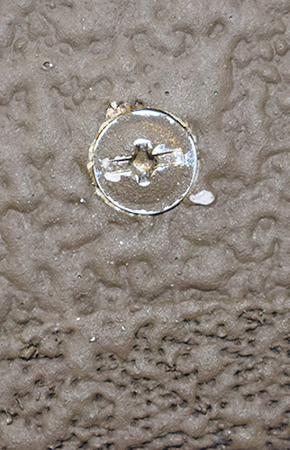

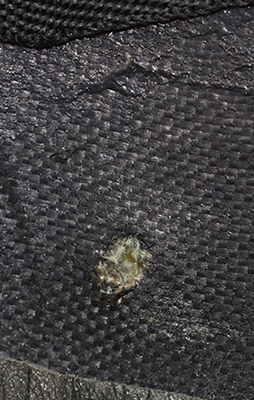

Orifice d'installation de l'aménagement intérieur.

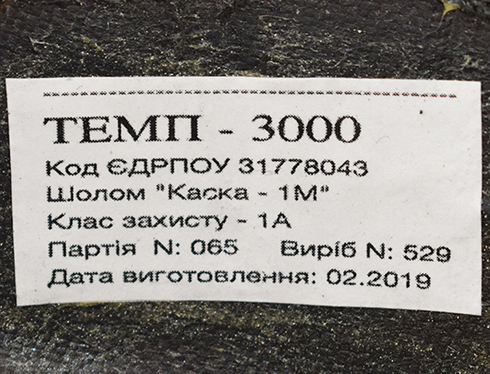

Étiquette du fabricant.

Le casque Каска - 1M type 3 conserve la même forme que le type 1 et 2 conçu sur la base du casque ACH de conception américaine. Il est cependant de forme sensiblement plus arrondie. Le casque 1M est fabriqué en taille unique à partir d'une succession de taffetas (armures de toile) de fibre aramide (polyéthylène de poids moléculaire ultra élevé – UHMWPE) noyé dans de la résine polymère puis mise en forme dans un moule sous vide à haute pression. À l'instar du casque ACH américain, les côtés du casque 1M présentent un développement afin de dégager l'espace nécessaire pour l'emploie d'écouteurs d'un appareil de radiocommunication. Après mise en forme, la bordure du casque est découpée pour donner la forme définitive du casque et la bordure du casque est protégée à l'aide d'un jonc en toile forte en nylon tissée en chevron collé sur toute la bordure et jointif à l'arrière. Les extrémités de cette bande de toile de nylon sont brulées pour éviter l'effilochement. L'intérieur du casque est peint en noir et l'extérieur reçoit un épais revêtement texturé en résine pour donner un aspect granuleux afin de réduire les reflets du soleil. L'extérieur est ensuite peint de couleur vert olive appliqué de manière matte. Le casque est percé à quatre reprise à 30 millimètres de la bordure à l'avant et 40 mm à l'arrière pour l'installation de l'aménagement intérieur. Une étiquette en papier imprimé est collée contre le décrochement latéral gauche du casque. Sont imprimées les informations suivantes : TEMП – 3000 (raison sociale du fabricant) Код ЄДРПОУ 31778043 (code USREOU qui est le registre d'état unifié des entreprises et organisations d'Ukraine) Шолом "Каска - 1M" (Modèle "Каска - 1M") Клас захисту - 1A (Classe de protection 1A) Партія N: 065 Виріб N: 529 (Lot N° XXX Production N° XXX) Дата виготовлення: 02.2019 (Date de fabrication : MM YYYY)

Sur les premières fabrications de ce modèle, cette étiquette était en toile cousue sur la bande nuquière de la jugulaire à l'instar des deux modèles précédents.

La coiffe :

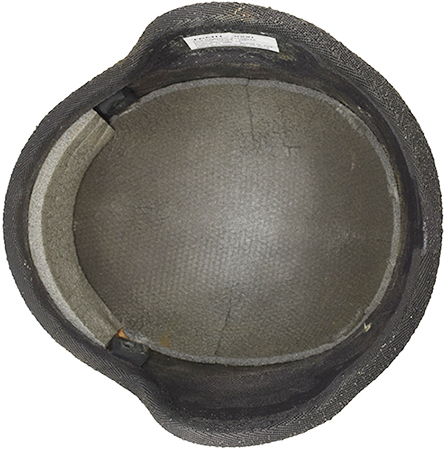

Intérieur doublé en mousse.

Partie arrière de la suspension.

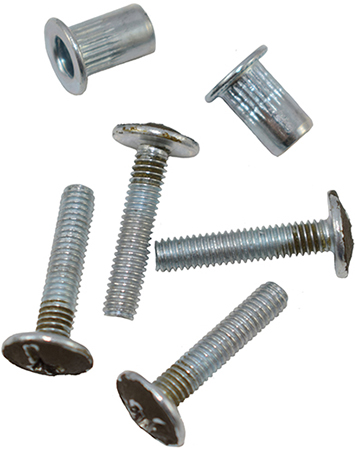

Vis et écrous tubulaires.

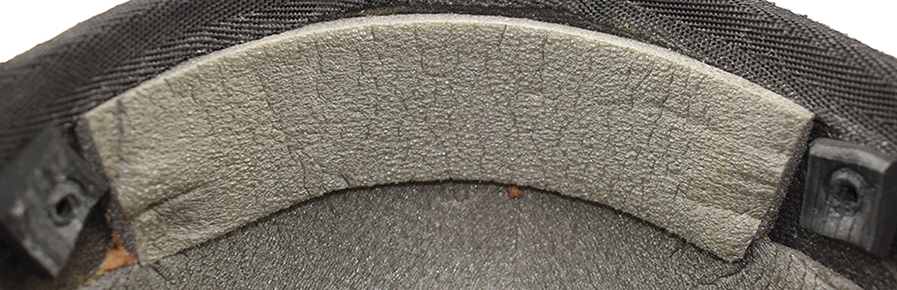

Partie frontale.

Cale en caoutchouc pour les points de maintien avant.

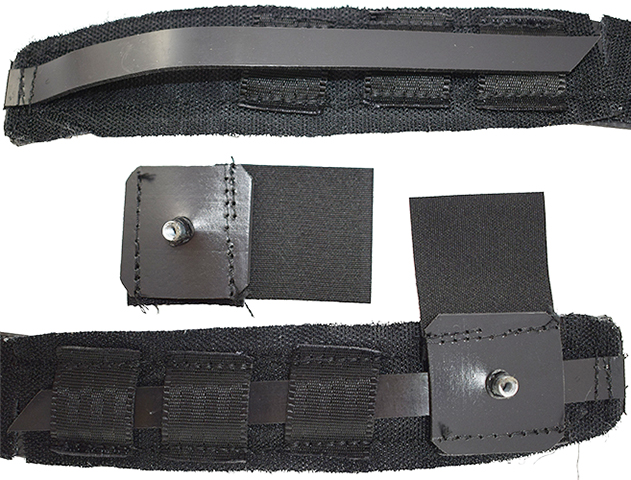

Cerclage en plastique doublé de velcro astrakan.

Glissière en plastique dans laquelle coulisse les points de maintien arrière.

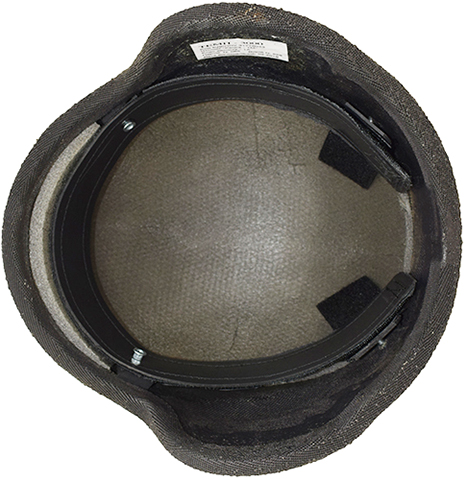

Cerclage en place.

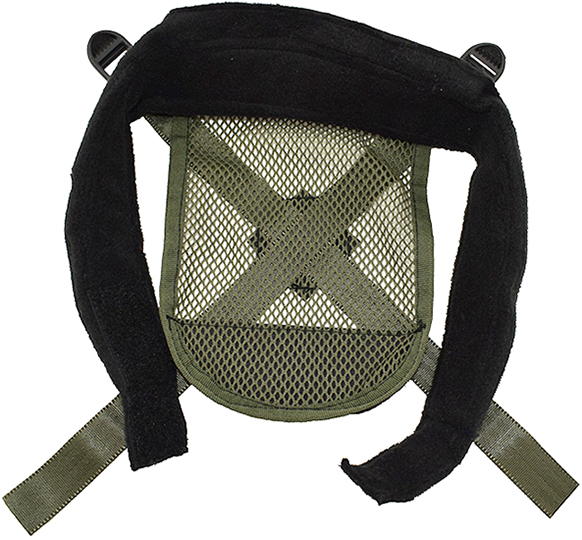

Coiffe, vue à plat - envers/revers.

Revers du bandeau en velour pour sa mise en place sur le revers astrakan du cerclage.

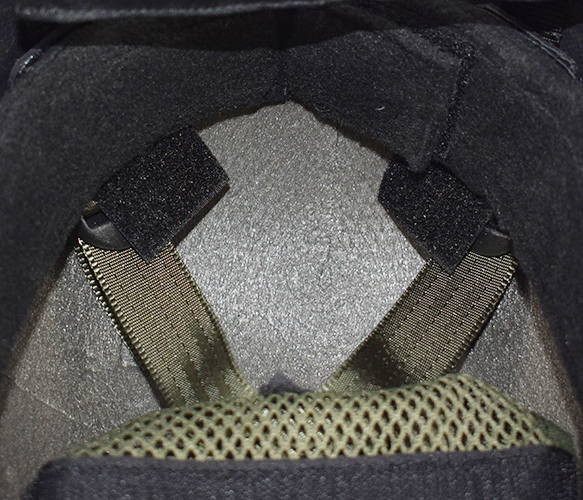

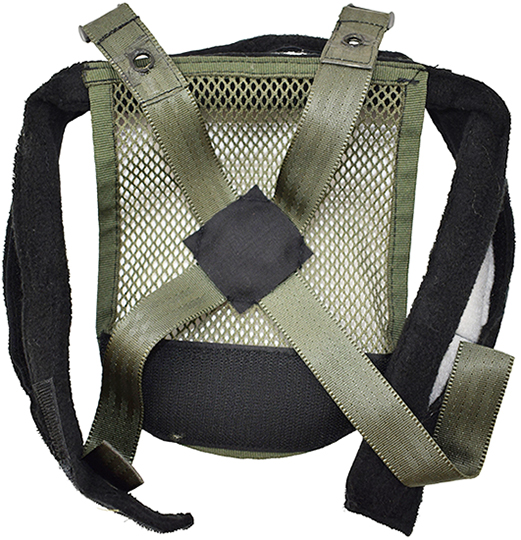

Bandes croisées de la suspension sous le filet.

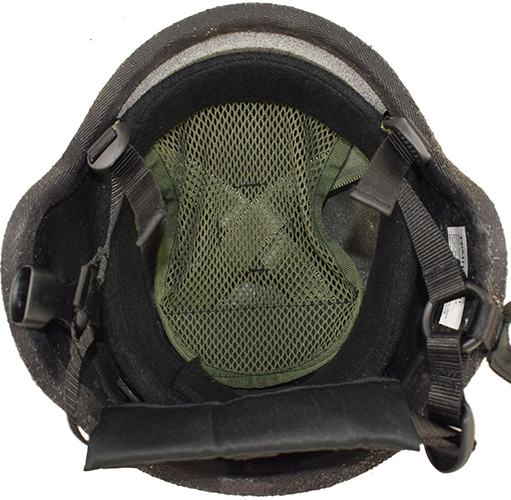

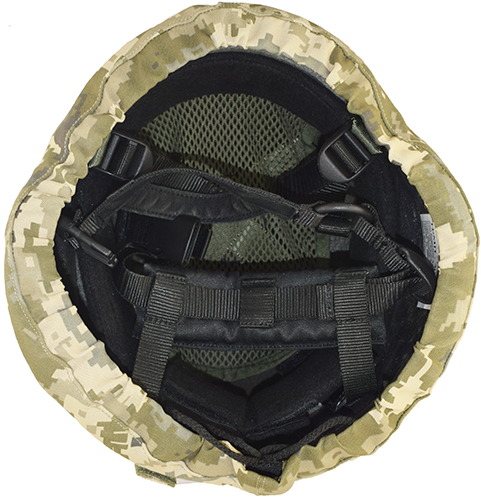

Coiffe, vue d'ensemble.

La coiffe du casque Каска - 1M type 3 change radicalement par rapport au type 1 et reprend quelques caractéristiques du type 2, tout en suivant les différentes modifications apportées par le fabricant Temp 3000.
Le fond du casque reste doublé d'une feuille de mousse de polyuréthane collée qui couvre désormais seulement le fond du casque. Une bande de mousse plus épaisse (10 millimètres) de dimension 4 x 19 centimètres est collée sous la visière afin d'absorber les chocs frontaux.
Les trous disposés de chaque côté de cette doublure en mousse sont doublés d'une cale en caoutchouc afin de rattraper cette surépaisseur.
La coiffe est montée sur un cerclage en matière plastique noire de dimension 4,5 x 56 centimètres. Ce cerclage est doublé de trois morceaux de velcro astrakan long de 18 centimètres qui sont assemblés contre le cerclage par une seule couture rectangulaire parcourant toute la longueur de ce dernier. Les morceaux astrakan latéraux comportent chacun trois passants en toile de nylon de couleur noire solidarisés par la même couture rectangulaire. Les extrémités du cerclage retiennent une languette en matière plastique cousue à son extrémité et insérée dans les trois passants.
Sur cette languette coulisse un carré en plastique doublé d'une partie velours solidarisée par deux traits de couture parallèles faisant office de fourreau. Cette partie velours se prolonge sur environ 35 millimètres. L'assemblage retient un écrou tubulaire rentré en force dans un orifice pratiqué à l'aide d'une pointe chauffante. Ces écrous constituent les points de maintien arrière du cerclage. Deux trous sont pratiqués à environ 18 centimètres d'espace sur la partie centrale pour les points de maintien avant.
La coiffe en elle-même est constituée d'un bandeau en toile de type polaire de couleur noire. Ce bandeau comporte sur chacune de ses longueurs une bande velcro velours. La partie centrale est doublée d'une bande de feutre fin de couleur blanche cousue sur sa périphérie. Les extrémités du bandeau sont munies de bandes velcro pour assurer la jointure en fonction de la circonférence du tour de tête.
La partie centrale du bandeau retient un filet de coiffe fabriqué en matière synthétique de couleur vert olive. Ce filet est renforcé en périphérie d'un jonc en toile et son extrémité libre arrondie comporte une doublure astrakan pour être maintenu aux patelettes velours coulissant aux extrémités du cerclage.
Le filet de fond de coiffe est doublé de deux bandes de toile de nylon croisées jouant le rôle de suspension qui sont solidarisées au centre du filet par un carré de toile noire dans lequel elles coulissent.
Ces bandes retiennent à leur extrémité avant une boucle à double passant destiné à retenir la jugulaire à l'avant. Cette extrémité comporte un orifice pratiqué à l'aide d'une pointe chauffante pour être maintenu simultanément au cerclage. L'extrémité opposée sera retenue aux boucles arrière de la jugulaire solidarisée par les points de maintien arrière du cerclage. La tension de ces bandes permet d'assurer le réglage en profondeur de la coiffe.
Enfin la coiffe, maintenue au cerclage en enveloppant celui-ci et solidarisée par velcro, est retenu par ce dernier à l'aide de quatre vis cruciformes dont la tige filetée mesure 20 millimètres.

La jugulaire :

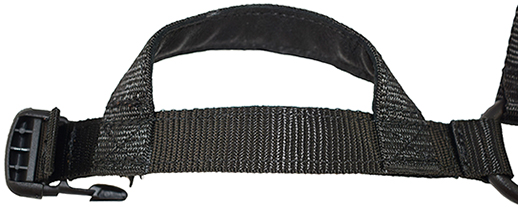

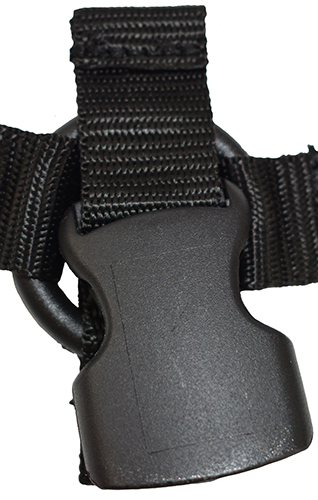

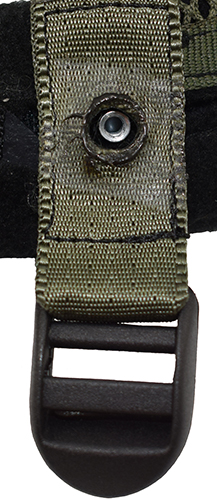

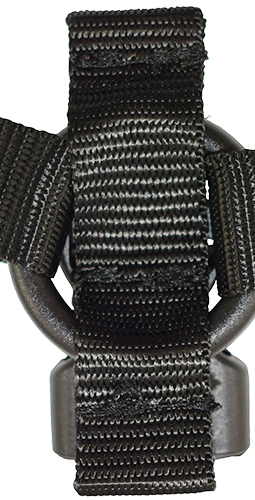

Boucle de maintien permettant le réglage.

Boucle de maintien permettant le réglage.

Boucle de maintien permettant le réglage.

Boucle de maintien permettant le réglage.

Boucle de maintien permettant le réglage.

Boucle de maintien permettant le réglage.

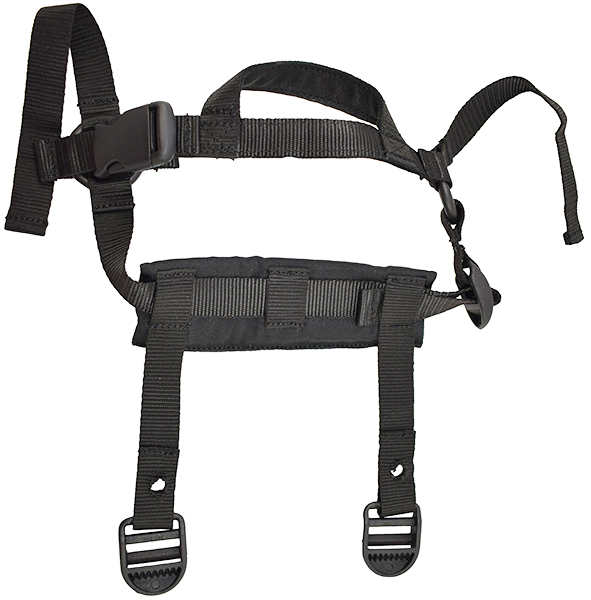

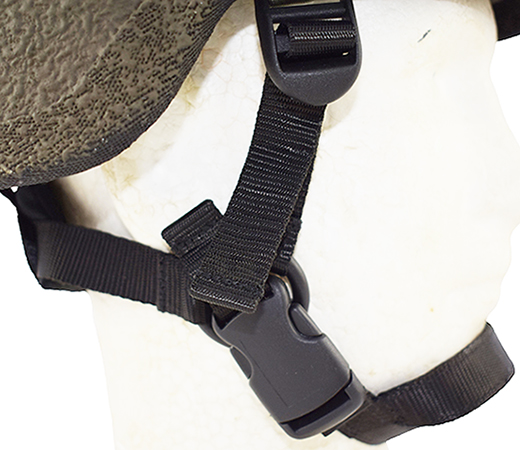

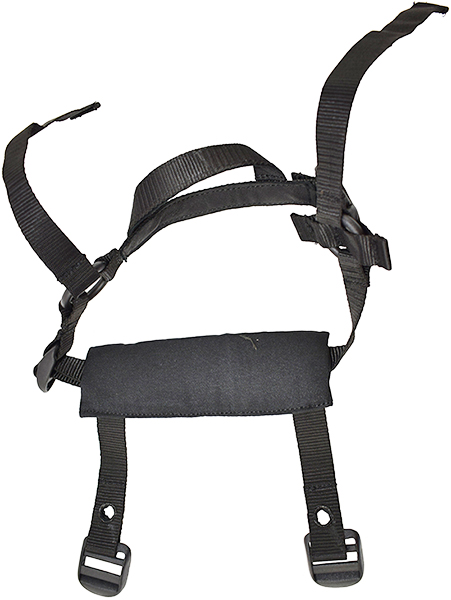

La jugulaire du casque 1M type 3 est largement modifiée par rapport au type 1 et 2. Désormais démontable, cette jugulaire est fabriquée à partir de bandes de toile de nylon de couleur noire large de 20 millimètres.

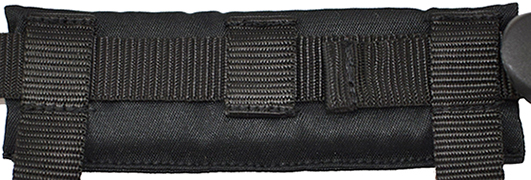

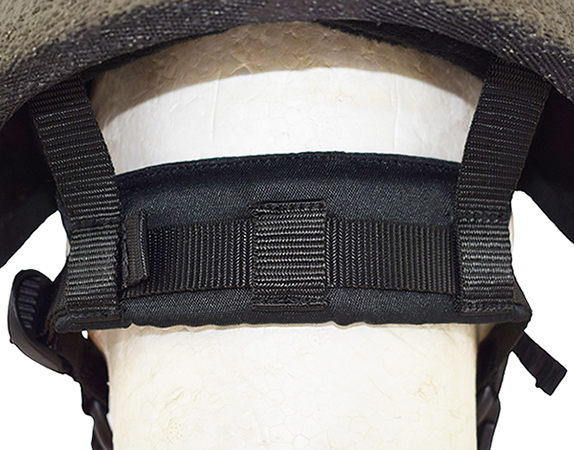

La jugulaire conserve une typologie en quatre points et est maintenue à l'avant aux boucles des extrémités avant de la suspension de la coiffe. Les points de fixation arrière sont assurés par la nuquière constituée d'un rectangle en toile de nylon rembourré de mousse de dimension 16 x 5 centimètres. Le revers de la nuquière comporte trois passants, dont les passants latéraux sont prolongés sur environ 9 centimètres et retiennent à leur extrémité une boucle à double passant destinée à retenir les bandes de la suspension de coiffe.
Ces passants sont destinés au passage de la bande de toile joignant les parties latérales de la jugulaire. Les différentes parties de la jugulaire sont assemblées autour d'anneau en matière plastique de 40 millimètres de diamètre. Ces anneaux retiennent une bande de toile longue d'environ 18 centimètres dont l'extrémité libre est repliée sur elle-même puis solidarisée par couture. Cette bande est retenue aux boucles avant retenues à la suspension.

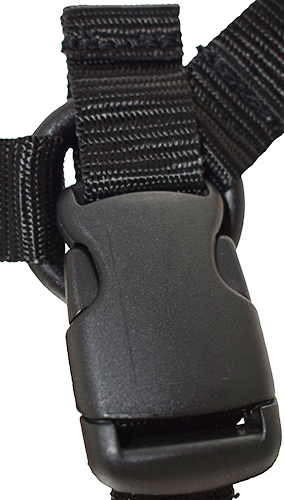

La partie droite retient la bande longue de 34 centimètres passant dans la nuquière, ainsi que la boucle de fermeture rapide retenue par une petite bande de toile enchapant à deux reprises l'anneau.

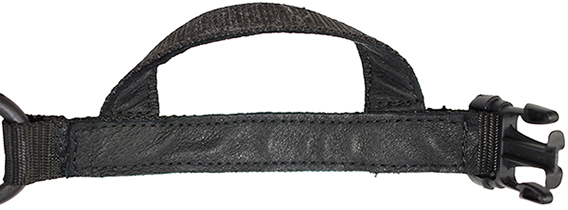

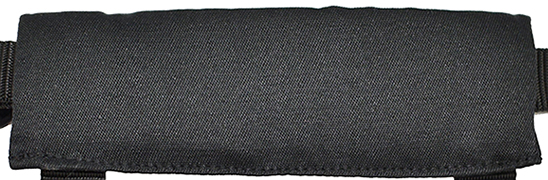

La partie gauche retient la boucle à double passant destinée à retenir la bande de toile passant dans la nuquière et comporte la mentonnière fabriquée en deux parties et doublée de cuir. Son extrémité retient la griffe de fermeture.

Étiquette cousue sur la nuquière pour les premières fabrications.

À noter que les premières fabrications du casque 1M type 3 présentait une étiquette en toile cousue sur la nuquière à l'instar des modèles précédents.

Le camouflage additionnel :

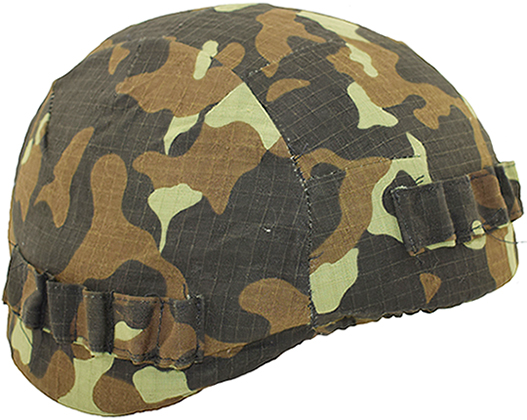

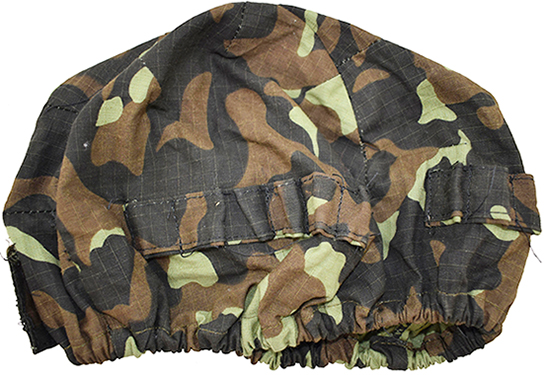

Couvre-casque "boutane".

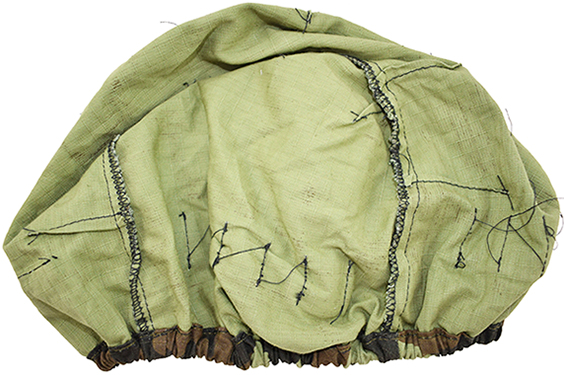

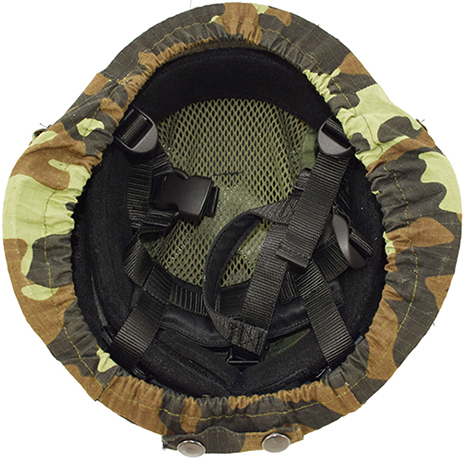

Modèle en toile "ripstop" - vue à plat (envers/revers).

Vue de biais.

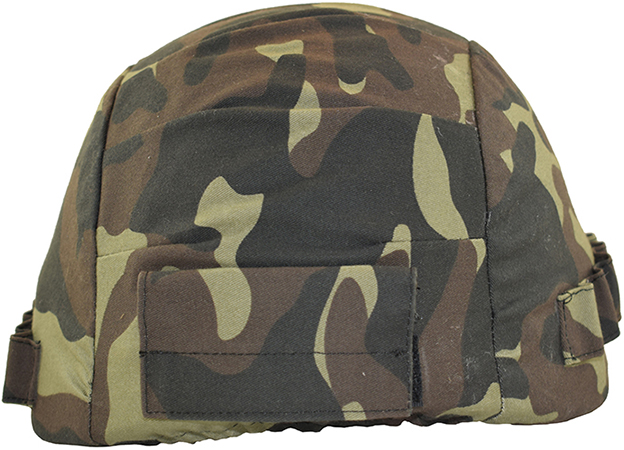

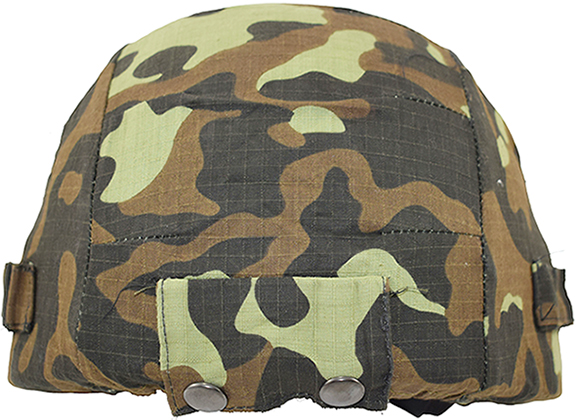

Vue arrière.

Détails maintien.

Autre exemple en toile simple.

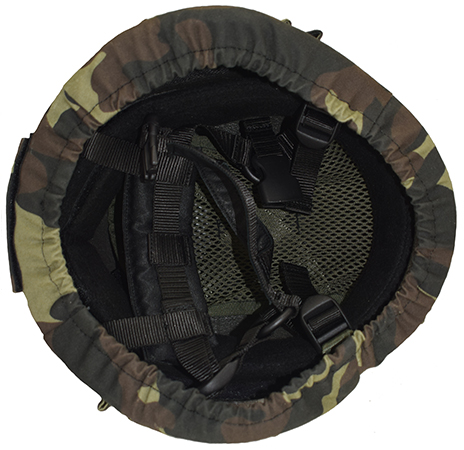

Vue arrière, volet se fermant avec du velcro.

Détails maintien.

En 1981 l'Union Soviétique sort un nouveau modèle de camouflage, le TTsKo ("tritsvetnaia kamuflirovannaia odezhda") ou camouflage a 3 couleurs. Celui-ci est plus connu sous le nom de "Бутан" ("boutane") et aura une longue carrière, y compris dans les ex-Républiques Soviétiques.
Ce schéma de camouflage sera adopté par les forces armées ukrainiennes au lendemain de l'indépendance du pays. Il sera employé dans un premier temps sur le casque 1M.
Le premier couvre-casque en camouflage "boutane" était fabriqué à partir de trois morceaux de toile de type "ripstop" (tissu façonné en maillage dont les fils de chaîne et de trame présents dans sa structure sont conçus pour assurer sa résistance et éviter l'extension d'une éventuelle déchirure) cousus sur le sens de la longueur. Les morceaux de toile sont pincés et cousus afin de mieux épouser la forme arrondie du casque.
La base de ce couvre-casque est repliée sur elle-même puis solidarisé par couture pour retenir un élastique assurant le maintien sur le casque.
Les faces avant et latérales de ce couvre-casque sont munies d'une bande de toile dont les côtés sont repliés sur eux-mêmes puis cousus pour éviter l'effilochement. Ces bandes sont cousues à intervalle régulier pour former des fourreaux destinés à retenir des artifices afin d'améliorer le camouflage.
L'arrière du couvre-casque comporte un volet en toile retenu par couture et se fermant à l'aide de deux boutons pression. Ce volet est destiné à retenir la sangle élastique d'une lunette de protection.
Ce modèle de couvre-casque fut produit jusqu'à l'adoption du camouflage pixélisé M14 adopté en 2014 puisqu'on observe des couvre-casques de cette conception en tissu "ripstop" imprimé en camouflage M14.

On observe aussi des variations de fabrication de ce type de couvre-casque puisqu'il fut aussi produit en toile simple et dont le volet arrière se ferme désormais à l'aide d'une bande velcro.

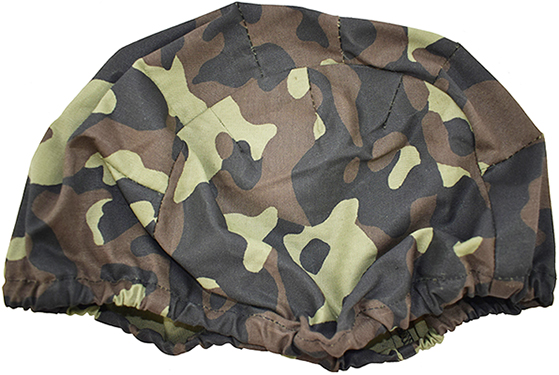

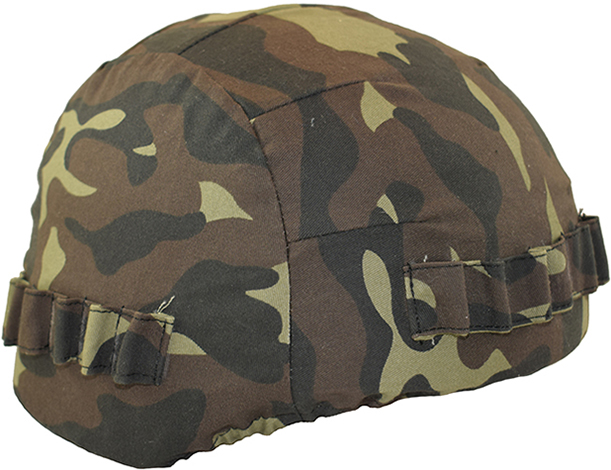

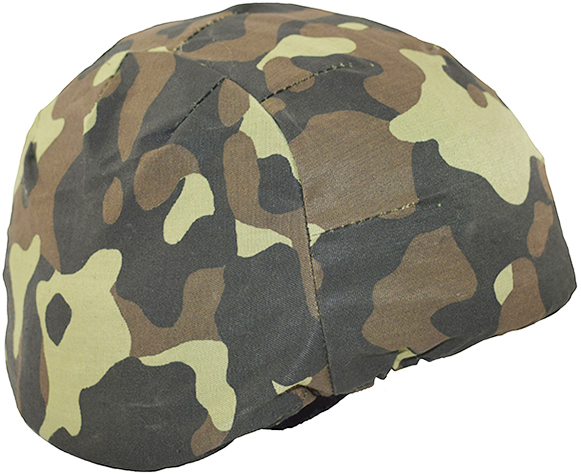

Couvre-casque "boutane", modèle simplifié.

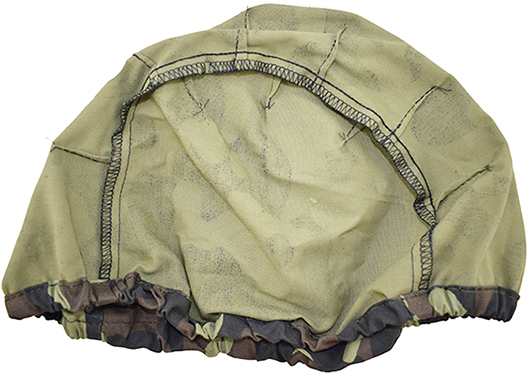

Vue à plat, envers/revers.

Vue de biais.

Le premier modèle de couvre-casque fut ensuite simplifié sur le modèle des couvre-casques destinés aux casques en acier d'origine soviétique. Ils sont conçus à partir de trois morceaux de toile simple imprimé en camouflage "boutane" cousus longitudinalement. Les morceaux de toile sont pincés et cousus afin de mieux épouser la forme arrondie du casque. La base de ce couvre-casque est repliée sur elle-même puis solidarisé par couture pour retenir un élastique assurant le maintien sur le casque. Les éléments complémentaires du couvre-casque précédemment décrit sont supprimés.

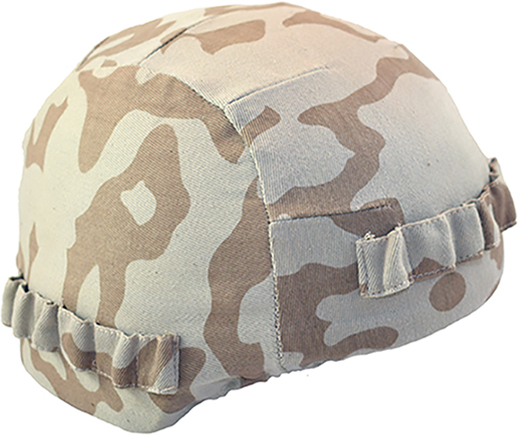

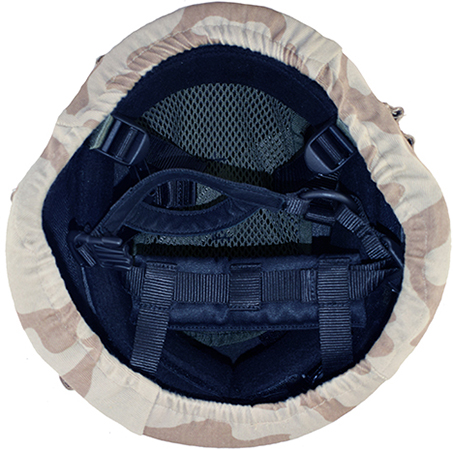

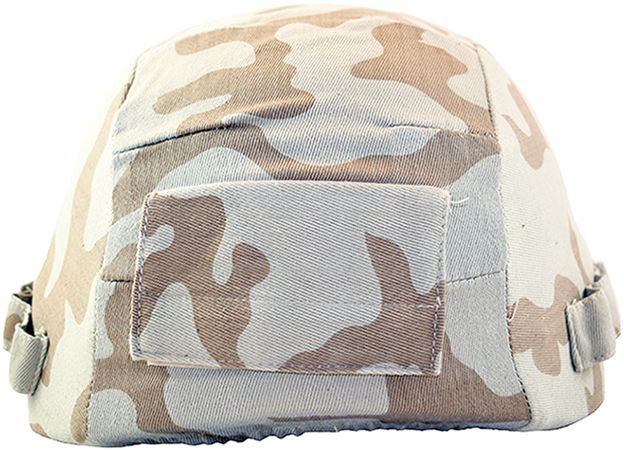

Couvre-casque désert.

Vue de biais.

Vue de côté.

Vue arrière.

Détails maintien.

Il existe un modèle de couvre-casque deux tons de couleur sable et marron clair pour les environnements désertiques ou peu végétalisés, et employé sur les premiers casques composites de l'armée ukrainienne. Ce couvre-casque fut employé par les quelques 1 630 hommes sous commandement polonais déployés en Irak à partir de 2003 jusqu'à 2005. Le déploiement initial était constitué de 448 soldats d'un bataillon de guerre chimique, nucléaire et biologique pour soutenir l'invasion de l'Irak en mars 2003. Ils ont été remplacés le 28 août 2003 par 1 621 soldats de la 5ème brigade mécanisée, suivie des rotations des 6ème et 7ème brigades mécanisées séparées.
Ce couvre-casque est confectionné sur le modèle initial, à savoir à partir de trois morceaux de toile pincés pour épouser la forme arrondie du casque et cousus longitudinalement. Il est doté d'un ourlet élastique sur sa périphérie pour assurer son maintien sur le casque. Il reste muni de trois bandes de toile cousues sur l'avant et les côtés pour l'ajout de camouflage supplémentaire et d'un volet velcro sur l'arrière.

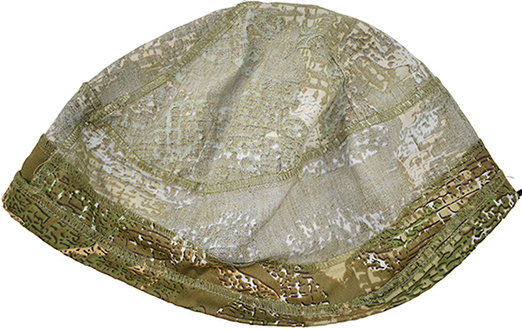

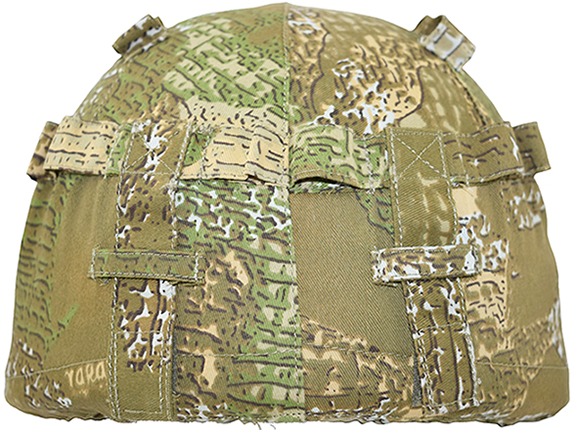

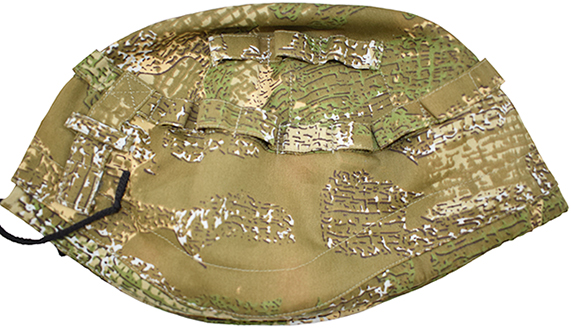

Couvre-casque "Varan VSU".

Vue à plat, envers/revers.

Vue de biais.

Vue arrière.

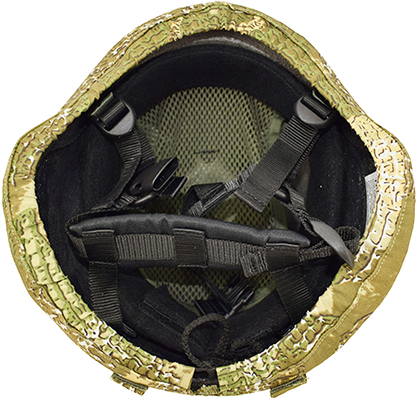

Détails maintien.

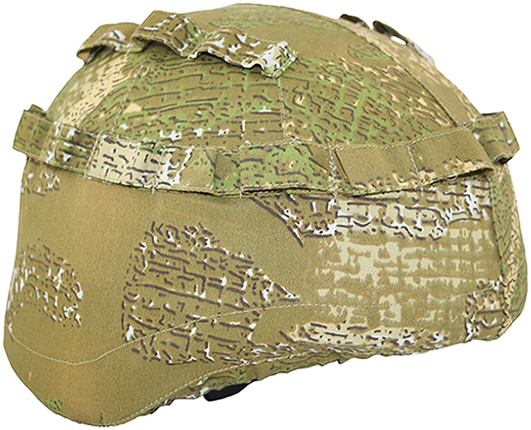

En juillet 2015, la 79ème brigade aéroportée de l'armée ukrainienne adopte son propre schéma de camouflage : le "ВАРАН ВСУ" (Varan VSU ou modèle Varan des forces militaires ukrainiennes). Ce schéma de camouflage très novateur présente une impression classique sur fond ocre ainsi qu'une surimpression assurant un effet d'optique bidimensionnelle. L'impression de ce schéma de camouflage donne un effet de peau de lézard. Ce schéma de camouflage semble ne pas avoir été adopté de manière généralisée par les forces militaires ukrainiennes. Ce modèle de couvre-casque est constitué de quatre morceaux de toile assemblés par couture. Deux morceaux en demi-cercle et pincés sont cousus dans le sens longitudinale du casque pour couvrir la partie sommitale. Deux bandes couvrent la périphérie du casque. Ces deux parties sont ensuite assemblées par une couture périphérique. La base du couvre-casque est repliée sur elle-même puis solidarisée par couture pour former un ourlet dans lequel est inséré un lacet tubulaire en nylon de couleur noire. Une bande de toile est cousue entre 10 et 13 centimètres de sa base (au-dessus de la couture périphérique assemblant les morceaux de toile) sur toute sa périphérie et à intervalle régulier pour former des fourreaux destinés à retenir des branches afin d'améliorer le camouflage. Deux autres bandes longues d'environ 13 centimètres sont cousues parallèlement sur la partie sommitale. L'arrière de ce modèle de couvre-casque comporte deux bandes de toile placées verticalement. Elles sont assemblées sur la bande de toile périphérique par une couture en carré complétée d'une croix. Elles sont solidaires au couvre-casque par une partie velcro sur la partie inférieure et chacune d'elle coulisse dans un petit passant en toile. Ces bandes sont destinées à retenir la sangle élastique d'un masque de protection. Enfin, ce modèle de couvre-casque peut présenter une étiquette en toile imprimée cousue sur l'envers sur laquelle on retrouve la désignation, les informations du fabricant, la date de fabrication et les instructions de lavage.      Spécifications du couvre-casque VARAN VSU !

Étiquette du fabricant.

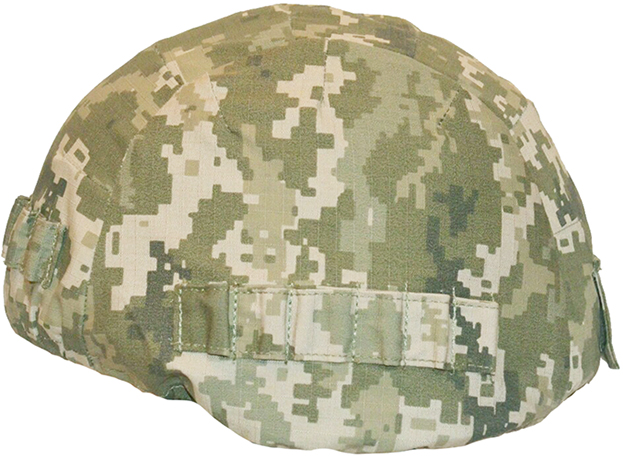

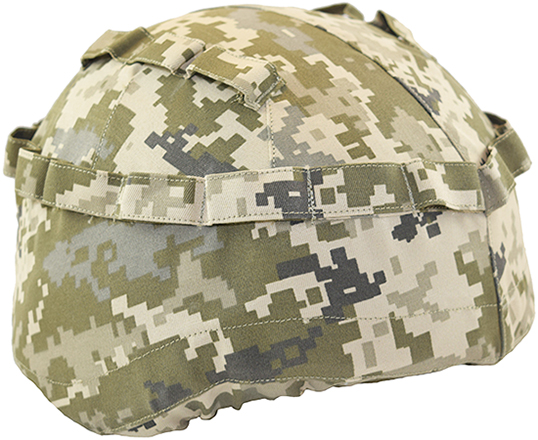

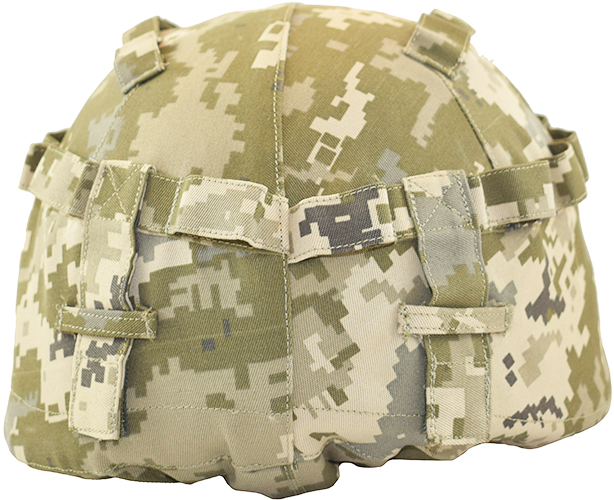

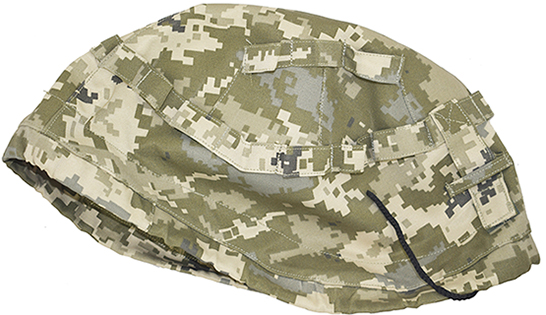

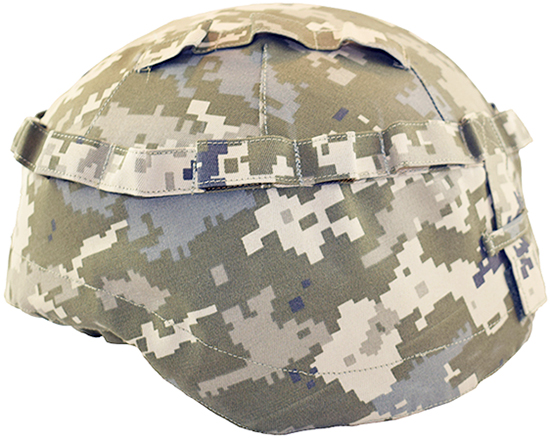

Couvre-casque M14.

Les troubles de 2014 ont conduit les forces armées ukrainiennes à adopter temporairement et rapidement plusieurs modèles de camouflage différents, dont le "MultiCam" américain et même le MTP britannique. Parallèlement l'Ukraine conçoit un nouveau schéma de camouflage sur la base des camouflages pixélisés ACU et MARPAT adopté par les forces armées américaines au cours des années 2000. L'impression est proche des différents camouflages pixélisés adoptés à travers le monde, les couleurs sont cependant spécifiquement ukrainiennes. Il est nommé camouflage M14 en rapport à son année d'adoption. Ce schéma de camouflage est constitué d'une base beige clair, sur laquelle sont imprimées des taches de trois nuances de vert complétées de taches de couleur noir pour apporter plus de relief. Le camouflage M14 est à l'heure actuelle (2020) le schéma de camouflage standard des troupes ukrainiennes. Ce couvre-casque est d'abord conçu de manière similaire aux premiers modèles de couvre-casques employés au sein de l'armée ukrainienne puis il est confectionné de manière identique au modèle "Varan VSU" précédemment décrit. Comme ce dernier, il peut présenter une étiquette en toile imprimée cousue sur l'envers sur laquelle on retrouve la désignation, les informations du fabricant, la date de fabrication et les instructions de lavage.

Exemplaire confectionné selon l'ancien modèle.

Vue à plat, envers/revers.

Vue de biais.

Vue de côté.

Vue arrière.

Détails maintien.

Étiquette du fabricant.

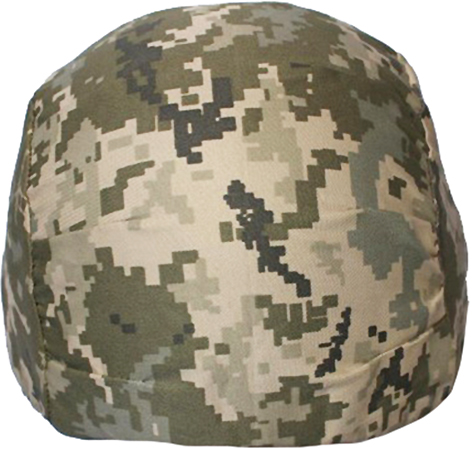

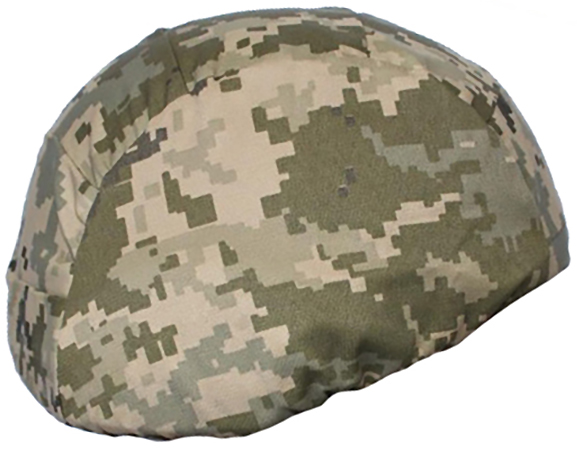

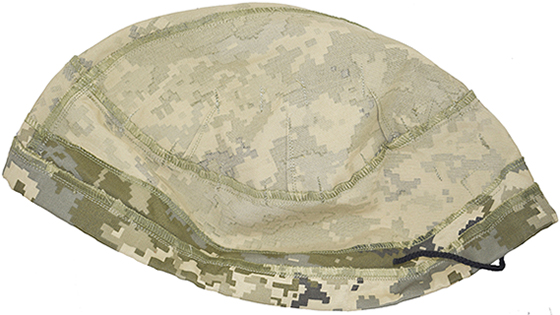

Couvre-casque M14, modèle simplifié.

Vue de côté.

Vue arrière.

L'ensemble des modèles de couvre-casques ukrainiens fut simplifié et le couvre-casque M14 n'échappe pas à la règle. Ce couvre-casque est aussi fabriqué à partir de trois morceaux de toile simple imprimé en camouflage M14 cousus longitudinalement.
Les morceaux de toile sont pincés et cousus afin de mieux épouser la forme arrondie du casque et la base de ce couvre-casque renferme un élastique assurant le maintien sur le casque.

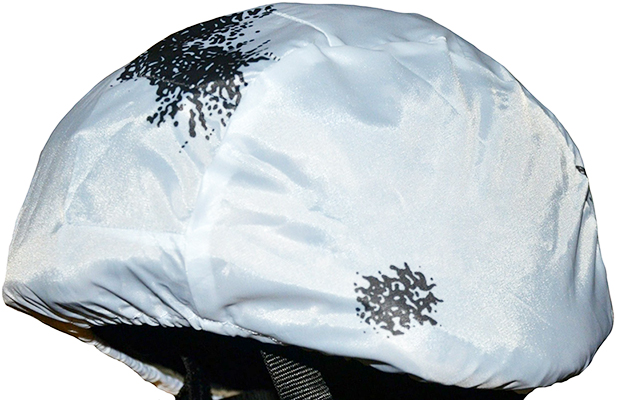

Couvre-casque condition hivernale.

Vue de biais.

Un couvre-casque fut spécialement conçu pour les conditions enneigées. Ce modèle est fabriqué en toile de nylon pour ses propriétés hydrophobes. Il est assemblé à partir de trois morceaux de toile blanche imprimées de taches blanches cousus longitudinalement. Sa structure est celle des couvre-casques du modèle simplifié. Les morceaux de toile sont pincés pour mieux épouser la forme arrondie du casque et la base est parcourue d'un élastique périphérique pour assurer le maintien sur le casque.

Les accessoires :

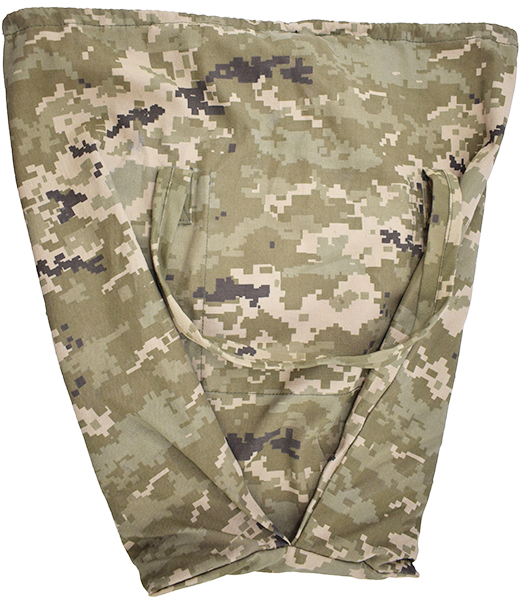

Sac de transport.

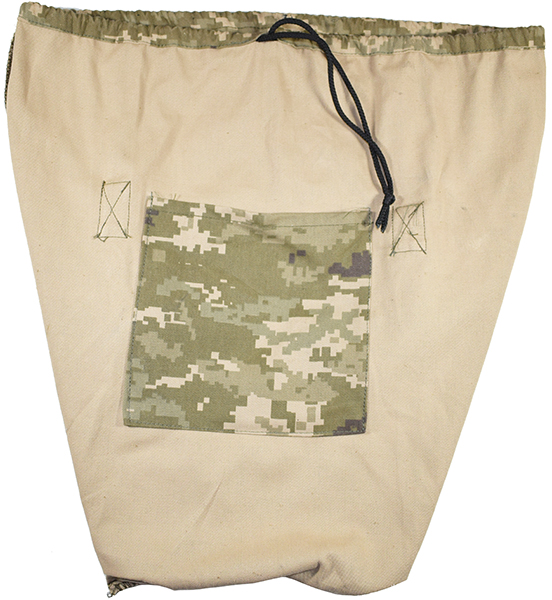

Sac de transport, envers/revers.

&nbnsp;

Paradoxalement les casques en matières composites sont des éléments de protection fragile qui perdent leur résistance balistique en cas de choc. Le casque 1M type 3 est livré avec un sac confectionné dans de la toile imprimé en schéma de camouflage M14 afin d'assurer le transport du casque lorsqu'il n'est pas porté. Ce sac est formé d'un tube en toile cousu bord à bord dans le sens de la longueur. La partie inférieure du sac est refermée par couture et les angles sont rejoints puis solidarisés par couture. L'intérieur du sac comporte une petite poche de dimension 17 x 18 centimètres destinée à contenir le manuel du casque. Enfin, la bordure supérieure du sac est repliée sur elle-même puis solidarisée par couture pour former un ourlet dans lequel est inséré le lacet tubulaire en nylon de couleur noire destiné à refermer le sac.

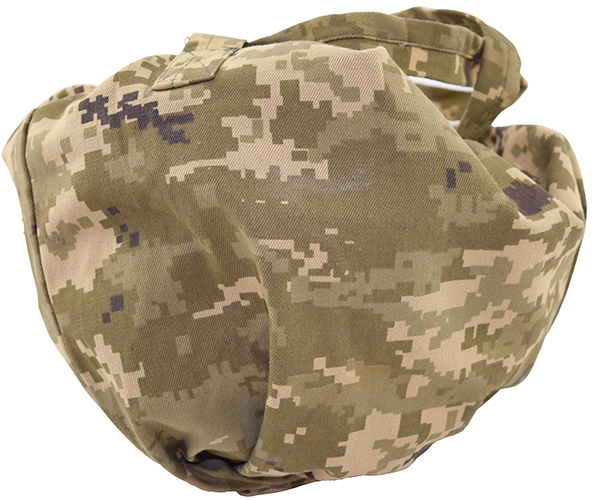

Sac de transport avec casque.
